JDL-1010A電流繼電器

文章類別：JDL-1000型電流繼電器

文章概述

產品型號：JDL-1010A電流繼電器
觸點形式：1常閉
輔助電源：48V、110V、220V（AC/DC）
返回時間：小于35ms

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

概述

JDL-1010A電流繼電器主要用于輸電線、變壓器和電機的短路、過電流、過負荷和零序電流保護線路中，作為起動元件。JDL-1010A采用集成電路具有精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬等特點，提供直流輔助電源后完全可替代電磁型電流繼電器，輔助電源采用開關電源變換，交直流通用，工作范圍大。

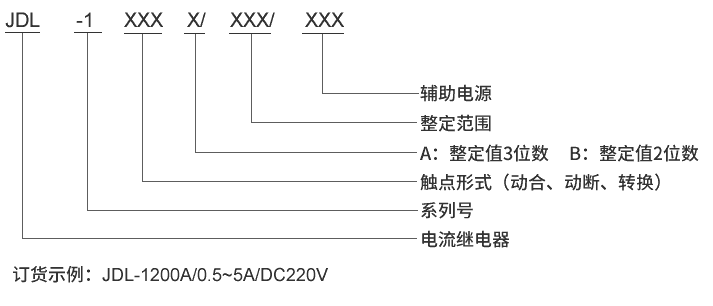

型號及含義

原理圖

JDL-1010A電流繼電器采用進口集成電路構成。被測量的交流電流I~經隔離變流器后，在其次級得到與被測、電流成正比的電壓Ui。經定值整定后進行整流，整流后的脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，繼電器處于動作狀態，反之，若直流電壓Uo高于參考電壓Ue，電平檢測輸出負信號，JDL-1010A處于不動作狀態。原理如下圖所示：

JDL-1010A工作原理圖

JDL-1010A電流繼電器整定范圍和觸點數量

型號	觸點形式	返回時間	整定誤差	返回系數
JDL-1002A電流繼電器	2轉換	≤35ms	≤±3%	≥0.9
JDL-1110A電流繼電器	1常開1常閉	≤35ms	≤±3%	≥0.9
JDL-1220A電流繼電器	2常開2常閉	≤35ms	≤±3%	≥0.9
JDL-1001A電流繼電器	1轉換	≤35ms	≤±3%	≥0.9
JDL-1120A電流繼電器	1常開2常閉	≤35ms	≤±3%	≥0.9
JDL-1210A電流繼電器	2常開1常閉	≤35ms	≤±3%	≥0.9
JDL-1100A電流繼電器	1常開	≤35ms	≤±3%	≥0.9
JDL-1010A電流繼電器	1常閉	≤35ms	≤±3%	≥0.9
JDL-1200A電流繼電器	2常開	≤35ms	≤±3%	≥0.9
JDL-1020A電流繼電器	2常閉	≤35ms	≤±3%	≥0.9
JDL-1101A電流繼電器	1常開1轉換	≤35ms	≤±3%	≥0.9
JDL-1110B電流繼電器	1常開1常閉	≤35ms	≤±3%	≥0.9
JDL-1001B電流繼電器	1轉換	≤35ms	≤±3%	≥0.9
JDL-1002B電流繼電器	2轉換	≤35ms	≤±3%	≥0.9
JDL-1210B電流繼電器	2常開1常閉	≤35ms	≤±3%	≥0.9
JDL-1120B電流繼電器	1常開2常閉	≤35ms	≤±3%	≥0.9
JDL-1101B電流繼電器	1常開1轉換	≤35ms	≤±3%	≥0.9

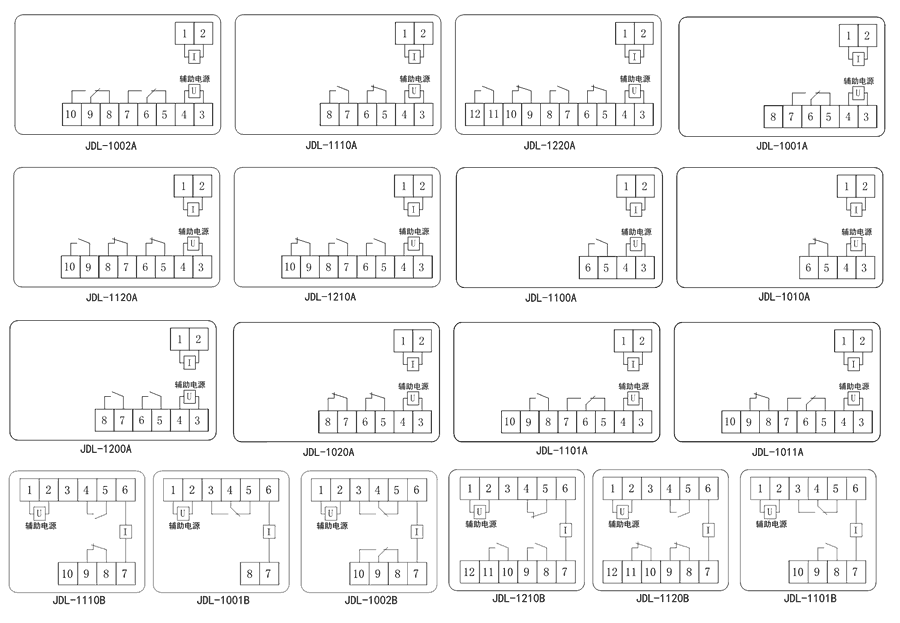

接線圖

JDL-1010A技術參數

額定參數
直流額定電壓	48V、110V、220V可選
交流額定電壓	48V、110V、220V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
整定誤差	≤±3%
動作時間	1.2倍整定值≤35ms，2倍整定值≤20ms
返回系數	≥0.9
返回時間	≤35ms
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
