HBZL-310中間繼電器

文章類別：HBZL-3型中間繼電器

文章概述

產品型號：HBZL-310中間繼電器
觸點形式：4轉換2常閉
動作時間：小于20ms
返回時間：小于20ms
直流電壓：24V、48V、110V、220V
交流電壓：110V、220V、240V、380V 安裝方式：導軌安裝

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

概述

HBZL-310中間繼電器用于工業自動化控制和電力系統二次回路中，作為中間輔助和擴大控制范圍之用。HBZL-310常規的安裝結構采用嵌入式板后接線和凸出式板前接線兩種，也可采用導軌安裝結構，該結構具有接線方便、多個拼接、整定精度高、動作準確等特點。

HBZL-310主要特點

●體積小，觸點斷開容量大。
●線圈激磁為直流。
●導軌安裝，具有安裝方便、接線簡單。
●采用靜態集成電路，具有精度高、動作可靠等特點

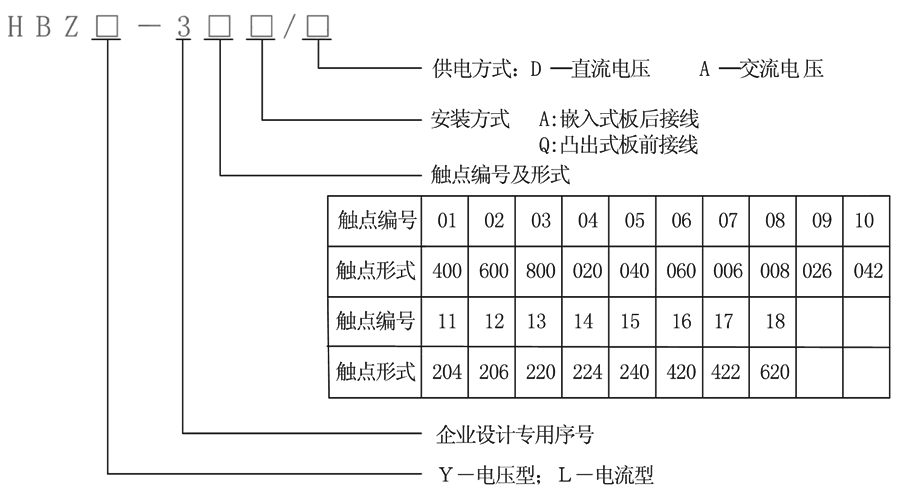

HBZL-310型號及含義

HBZL-310觸點形式及額定電壓

型號	觸點形式	動作時間	返回時間	返回值
HBZL-301	4常開	<20mS	<20mS	<5%額定值
HBZL-302	6常開	<20mS	<20mS	<5%額定值
HBZL-303	8常開	<20mS	<20mS	<5%額定值
HBZL-304	2轉換	<20mS	<20mS	<5%額定值
HBZL-305	4轉換	<20mS	<20mS	<5%額定值
HBZL-306	6轉換	<20mS	<20mS	<5%額定值
HBZL-307	6常閉	<20mS	<20mS	<5%額定值
HBZL-308	8常閉	<20mS	<20mS	<5%額定值
HBZL-309	2轉換6常閉	<20mS	<20mS	<5%額定值
HBZL-310	4轉換2常閉	<20mS	<20mS	<5%額定值
HBZL-311	2常開4常閉	<20mS	<20mS	<5%額定值
HBZL-312	2常開6常閉	<20mS	<20mS	<5%額定值
HBZL-313	2常開2轉換	<20mS	<20mS	<5%額定值
HBZL-314	2常開2轉換4常閉	<20mS	<20mS	<5%額定值
HBZL-315	2常開4轉換	<20mS	<20mS	<5%額定值
HBZL-316	4常開2轉換	<20mS	<20mS	<5%額定值
HBZL-317	4常開2轉換2常閉	<20mS	<20mS	<5%額定值
HBZL-318	6常開2轉換	<20mS	<20mS	<5%額定值

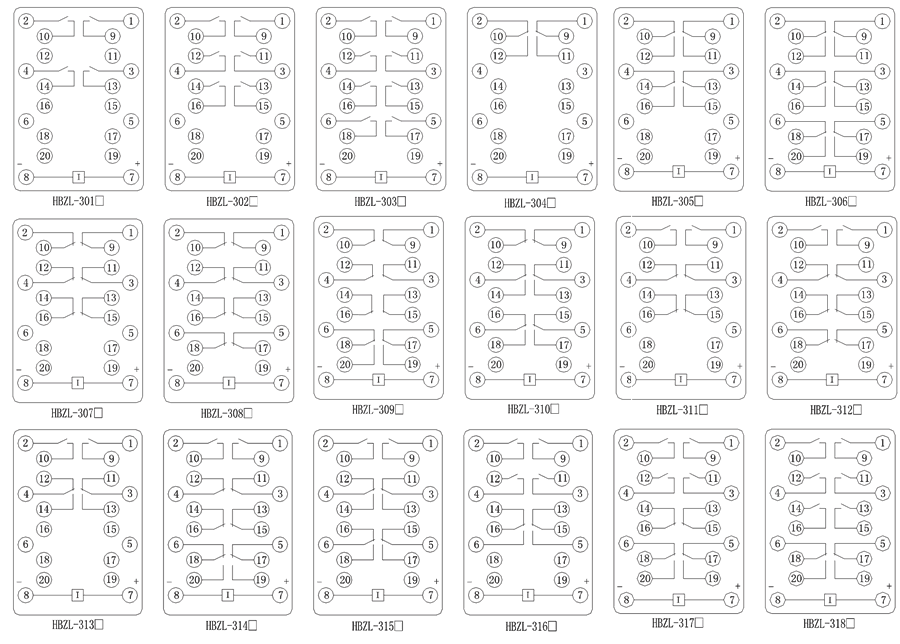

接線圖

HBZL-310技術參數

額定參數
直流額定電壓	24V、48V、110V、220V可選
交流額定電壓	110V、220V、240V、380V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
返回值	<50%額定值
動作時間	<20mS
返回時間	<20mS
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
