HBDLX-12零序電壓繼電器

文章類別：HBDLX-1型零序過電壓繼電器

文章概述

產品型號：HBDLX-12電壓繼電器
觸點形式：2常閉
動作時間：小于25ms
返回時間：小于30ms
工作電壓：DC：110V
安裝方式：導軌安裝

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

概述

HBDLX-12電壓繼電器為瞬時動作特性，用于發電機，變壓器和輸電線路的過電壓保護或作為閉鎖啟動元件。HBDLX-12采用進口集成電路和元器件構成，具有性能穩定、可靠性高、動作值精度高、離散值小、整定范圍廣、動作和返回速度快、返回系數好、互感器負擔小、耐振動、抗干擾和絕緣水平高等優點。

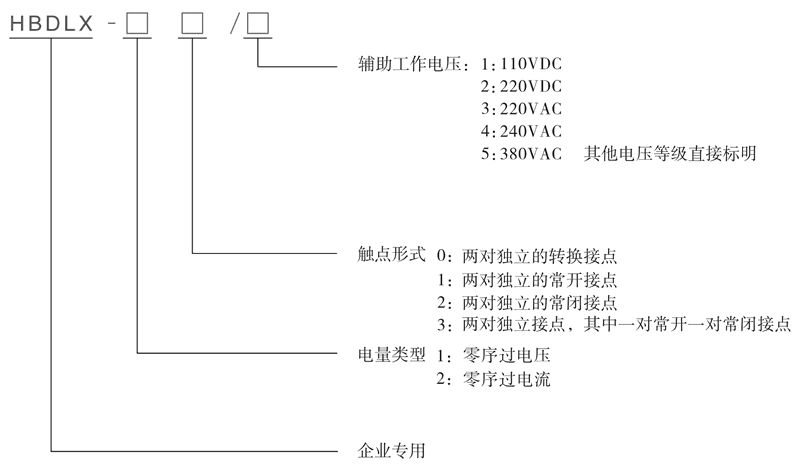

型號及含義

工作原理

HBDLX-12工作原理圖

HBDLX-12電壓繼電器，采用進口集成電路構成，被測量的交流電壓U~，經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui，經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則HBDLX-12繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓Uo高于參考電壓Ue，電平檢測器輸出負信號，繼電器處于不動作狀態。

HBDLX-12觸點形式和輔助工作電壓

型號	觸點形式	動作時間	返回時間	工作電壓
HBDLX-10/1	2轉換	≤25ms	≤30ms	DC：110V
HBDLX-10/2	2轉換	≤25ms	≤30ms	DC：220V
HBDLX-10/3	2轉換	≤25ms	≤30ms	AC：220V
HBDLX-10/4	2轉換	≤25ms	≤30ms	AC：240V
HBDLX-10/5	2轉換	≤25ms	≤30ms	AC：380V
HBDLX-11/1	2常開	≤25ms	≤30ms	DC：110V
HBDLX-11/2	2常開	≤25ms	≤30ms	DC：220V
HBDLX-11/3	2常開	≤25ms	≤30ms	AC：220V
HBDLX-11/4	2常開	≤25ms	≤30ms	AC：240V
HBDLX-11/5	2常開	≤25ms	≤30ms	AC：380V
HBDLX-12/1	2常閉	≤25ms	≤30ms	DC：110V
HBDLX-12/2	2常閉	≤25ms	≤30ms	DC：220V
HBDLX-12/3	2常閉	≤25ms	≤30ms	AC：220V
HBDLX-12/4	2常閉	≤25ms	≤30ms	AC：240V
HBDLX-12/5	2常閉	≤25ms	≤30ms	AC：380V
HBDLX-13/1	1常開1常閉	≤25ms	≤30ms	DC：110V
HBDLX-13/2	1常開1常閉	≤25ms	≤30ms	DC：220V
HBDLX-13/3	1常開1常閉	≤25ms	≤30ms	AC：220V
HBDLX-13/4	1常開1常閉	≤25ms	≤30ms	AC：240V
HBDLX-13/5	1常開1常閉	≤25ms	≤30ms	AC：380V

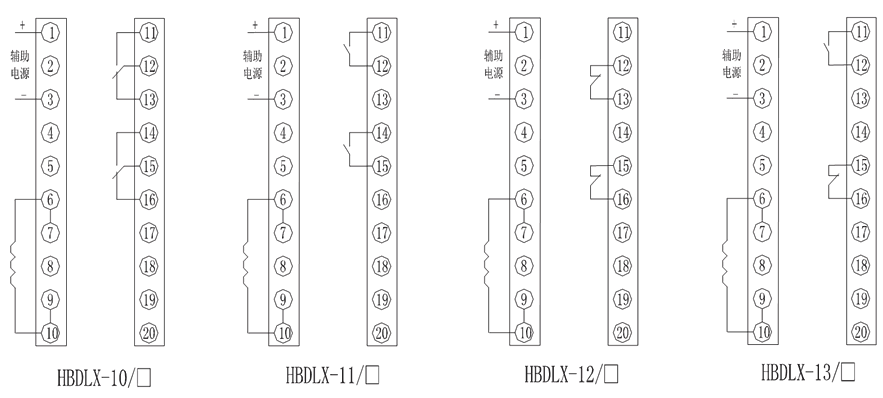

接線圖

HBDLX-12技術參數

額定參數
直流額定電壓	110V、220V可選
交流額定電壓	220V、240V、380V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
動作時間	≤25ms
返回時間	≤30ms
返回系數	>0.90
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
