SSJ-41B時間繼電器

文章類別：SSJ型靜態時間繼電器

文章概述

產品型號：SSJ-41B
額定電壓: 直流48V、110V、220V
延時范圍：0.01s～99.9s
安裝方式：導軌安裝

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

概述

SSJ-41B時間繼電器采用靜態集成電路，用于電力系統二次回路繼電保護及自動控制回路中，作為延時裝置，使被控元件得到所需延時。具有精度高、功耗小、動作時間準確、整定直觀方便、范圍寬等特點，且工作電源采用開關電源變換，交直流通用，是替代電磁型時間繼電器的理想產品。

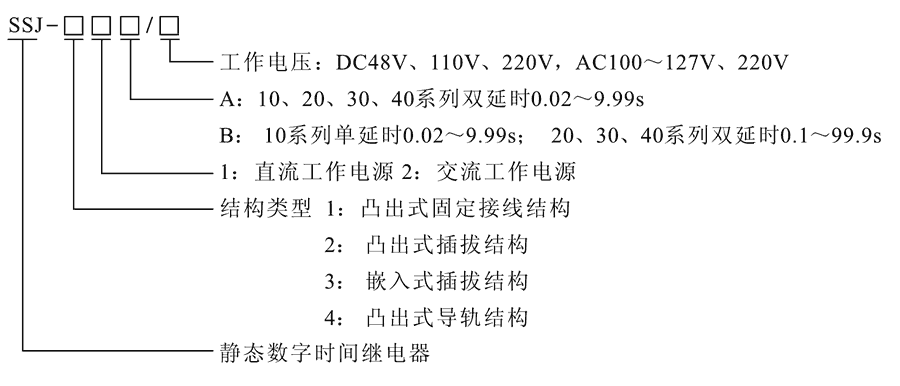

型號及含義

主要特點

●延時精度高于電磁式時間繼電器，能滿足電力系統繼電保護中縮短保護時間級差的要求，是目前時間繼電器理想的更新換代產品。SSJ-41B時間繼電器采用撥碼整定，撥碼開關的三位數乘以0.01s或0.1s時間時基即為整定時間，改變整定值無需進行校驗。
●SSJ-41B為動作延時型數字時間繼電器采用進口CMOS集成電路構成，主要由振蕩器、分頻器和三級脈沖計數器組成，通過BCD碼撥碼開關整定延時值。
●通常不帶電，施加額定電壓后，繼電器內部瞬動繼電器動作、同時晶振起振, 產生時鐘脈沖，經分頻后由計數器計脈沖數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動出口繼電器動作，實現所需延時，SSJ-41B時間繼電器由于采用了晶體振蕩器并增加時間補償預置電路，對于極短的延時值也嚴格符合整定值，具有極高的精度。
●繼電器的雙延時回路延時相對獨立，并各自驅動一個執行繼電器, 所以兩個執行繼電器的動合觸點按延時長短，可作為繼電器的中止和滑動觸點使用，但滑動觸點閉合后, 其閉合狀態一直保持到繼電器失電返回為止，如用戶需滑動觸點閉合一定時間后立即返回，訂貨時需特別注明，并提出滑動觸點的閉合持續時間。

SSJ-41B原理圖

采用進口CMOS集成電路，內部由振蕩器、分頻器和三級脈沖計數器組成，通過BCD碼撥碼開關整定延時值。 SSJ-41B時間繼電器由于采用了晶體振蕩器并增加時間補償預置電路，對于極短的延時值也嚴格符合整定值，具有極高的精度。。

SSJ-41B工作原理圖

觸點類型及延時范圍

型號	延時范圍	觸點類型	電源類型
SSJ-11A	0.02s~9.99s	雙延時（即2幅獨立延時動合觸點，1副瞬動動合觸點）	DC：48V、110V、220V
SSJ-11B	0.02s~9.99s	單延時（即1副延時動合觸點，1副瞬動轉換觸點）	DC：48V、110V、220V
SSJ-12A	0.02s~9.99s	雙延時（即2幅獨立延時動合觸點，1副瞬動動合觸點）	AC：100~127V、220V
SSJ-12B	0.02s~9.99s	單延時（即1副延時動合觸點，1副瞬動轉換觸點）	AC：100~127V、220V
SSJ-21A	0.02s~9.99s	雙延時（即2副獨立延時動合觸點，1副瞬動轉換觸點）	DC：48V、110V、220V
SSJ-21B	0.1s~99.9s		DC：48V、110V、220V
SSJ-22A	0.02s~9.99s		AC：100~127V、220V
SSJ-22B	0.1s~99.9s		AC：100~127V、220V
SSJ-31A	0.02s~9.99s	雙延時（即2副獨立延時動合觸點，2副瞬動轉換觸點）	DC：48V、110V、220V
SSJ-31B	0.1s~99.9s		DC：48V、110V、220V
SSJ-32A	0.02s~9.99s		AC：100~127V、220V
SSJ-32B	0.1s~99.9s		AC：100~127V、220V
SSJ-41A	0.02s~9.99s	雙延時（即2副獨立延時動合觸點，1副瞬動轉換觸點）	DC：48V、110V、220V
SSJ-41B	0.1s~99.9s		DC：48V、110V、220V
SSJ-42A	0.02s~9.99s		AC：100~127V、220V
SSJ-42B	0.1s~99.9s		AC：100~127V、220V

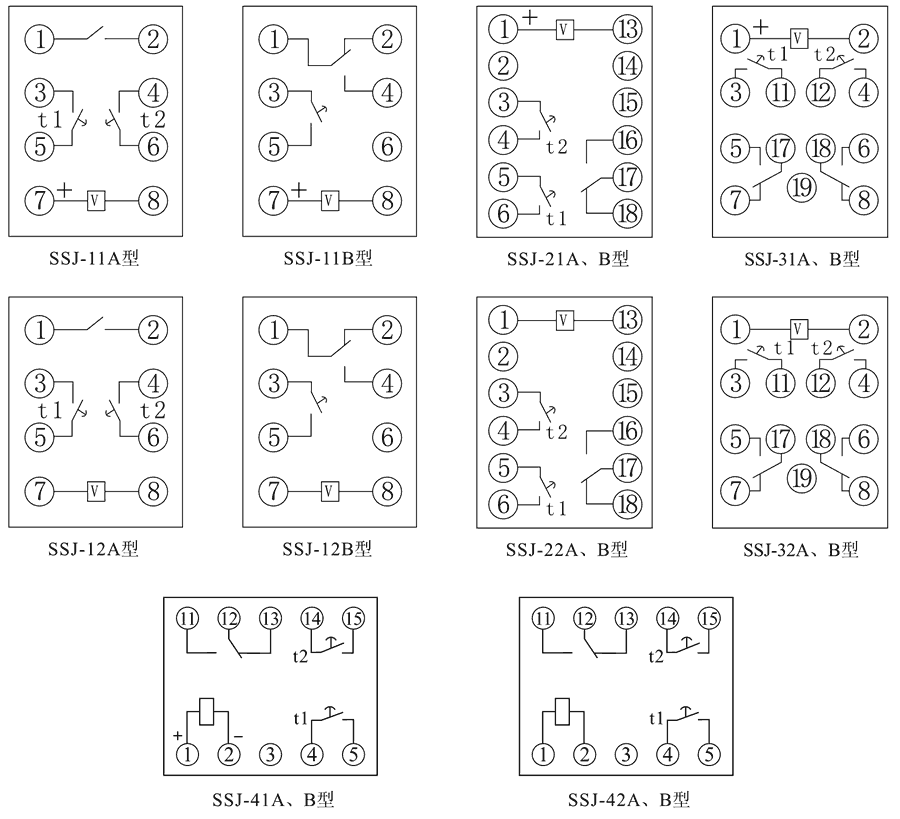

接線圖

SSJ-41B技術參數

1、AC額定電壓：220、127、110、100V。
2、DC額定電壓：220V、110V、48V、24V。
3、動作值：不大于80％額定電壓。
4、返回值：不小于5％額定電壓。
5、觸點容量：直流有感（τ=5ms）回路，U≤250V，I≤0.5A，為30W；在交流（cosФ=0.4）回路，U≤250V，I≤1A，為100VA。
6、介質強度：繼電器各導電電路連在一起與外露的非帶電金屬部分及外殼之間，能承受2kV（有效值），50Hz的交流電壓歷時1min試驗，耐無絕緣擊穿或閃絡現象。
7、電壽命：電壽命5×10³次。
8、機械壽命：10⁴次。

主要特點

SSJ-41B阻燃殼體
