SRY-220VDC-2Z-2ADC大功率延時中間繼電器

文章類別：SRY型延時中間繼電器

文章概述

產品型號：SRY-220VDC-2Z-2ADC中間繼電器
延時觸點：2轉換
額定電壓：DC220V
安裝方式：導軌安裝

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

概述

SRY-220VDC-2Z-2ADC采用石英晶體振蕩器和CMOS集成電路，其延時精度遠高于電磁型中間繼電電器，具有設置直觀、工作穩定可靠、延時精度高、使用方便、觸頭輸出容量大。SRY-220VDC-2Z-2ADC中間繼電器適用于交流50HZ或60HZ，電壓為交流或直流的110V至220V的自動控制電路中，按預定的時間接通或分斷電路。安裝方式采用導軌殼體安裝和端子排接線，其主要優勢為無需開孔、多個拼接、接線方便等。

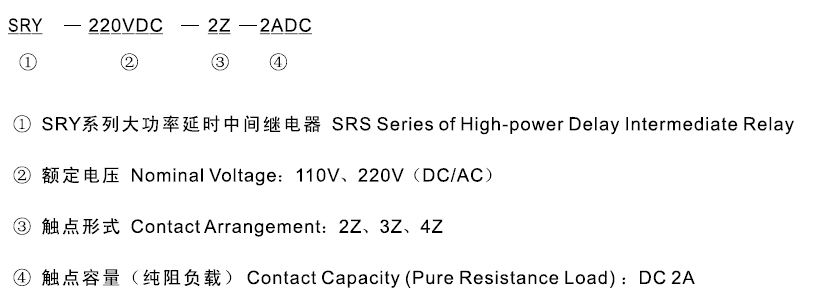

型號及含義

觸點類型及額定電壓

型號	延時范圍	觸點形式	電源類型
SRY-110VDC-2Z-2ADC	0.3S~10S	2轉換	DC110V
SRY-220VDC-2Z-2ADC	0.3S~10S	2轉換	DC220V
SRY-110VAC-2Z-2ADC	0.3S~10S	2轉換	AC110V
SRY-220VAC-2Z-2ADC	0.3S~10S	2轉換	AC220V
SRY-110VDC-3Z-2ADC	0.3S~10S	3轉換	DC110V
SRY-220VDC-3Z-2ADC	0.3S~10S	3轉換	DC220V
SRY-110VAC-3Z-2ADC	0.3S~10S	3轉換	AC110V
SRY-220VAC-3Z-2ADC	0.3S~10S	3轉換	AC220V
SRY-110VDC-4Z-2ADC	0.3S~10S	4轉換	DC110V
SRY-220VDC-4Z-2ADC	0.3S~10S	4轉換	DC220V
SRY-110VAC-4Z-2ADC	0.3S~10S	4轉換	AC110V
SRY-220VAC-4Z-2ADC	0.3S~10S	4轉換	AC220V

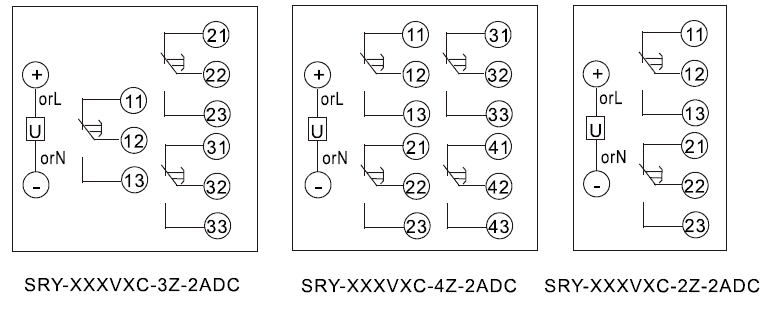

接線圖

SRY-220VDC-2Z-2ADC技術參數

額定參數
直流額定電壓	110V、220V可選
交流額定電壓	110V、220V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
整定范圍	0.3S~10S
延時精度	±5%
返回時間	≤20mS
功耗	≤5W
安裝方式及接線
安裝結構	導軌安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
