SRFT-2-2H2D防跳中間繼電器

文章類別：SRFT型保持中間繼電器

文章概述

產品型號：SRFT-2-2H2D
額定電壓：48V、110V、220V（AC/DC）
觸點形式：觸點形式：2常開2常閉
安裝結構：導軌安裝或嵌入式插拔

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

概述

SRFT-2-2H2D中間繼電器又稱為防跳中間繼電器或保持中間繼電器，主要用于各種保護和自動化控制裝置中，以增加保護和控制回路的觸點數量以及觸點容量等。SRFT-2-2H2D的安裝結構為嵌入式插拔結構，接線方式可分為板前和板后接線。聚仁電力根據市場需求，推出了以導軌安裝的防跳中間繼電器，其特點比嵌入式插拔結構安裝更方便、接線無簡單、可多個拼接。

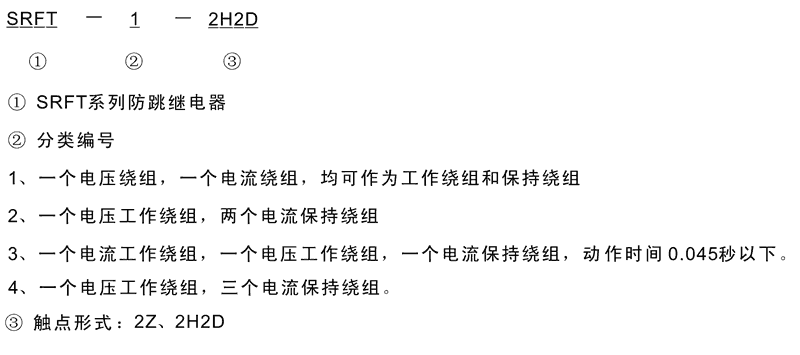

SRFT-2-2H2D型號及其含義

結構和工作原理

SRFT-2-2H2D防跳中間繼電器為電子控制模擬型繼電器，當電壓線圈加電（或電流線圈通過電流時），采用光耦隔離使密封中間動作。

SRFT-2-2H2D觸點形式及繞組類型

型號	觸點形式	繞組類型	額定電壓
SRFT-1-2Z	2轉換	1個電壓和1個電流繞組均可做為工作繞組或保持繞組	AC/DC：48V、110V、220V
SRFT-2-2Z	2轉換	1個電壓工作繞組、2個電流保持繞組	AC/DC：48V、110V、220V
SRFT-3-2Z	2轉換	1個電壓工作繞組、1個電流工作繞組、1個電流保持繞組	AC/DC：48V、110V、220V
SRFT-4-2Z	2轉換	1個電壓工作繞組、3個電流保持繞組	AC/DC：48V、110V、220V
SRFT-1-2H	2常開	1個電壓和1個電流繞組均可做為工作繞組或保持繞組	AC/DC：48V、110V、220V
SRFT-2-2H	2常開	1個電壓工作繞組、2個電流保持繞組	AC/DC：48V、110V、220V
SRFT-3-2H	2常開	1個電壓工作繞組、1個電流工作繞組、1個電流保持繞組	AC/DC：48V、110V、220V
SRFT-4-2H	2常開	1個電壓工作繞組、3個電流保持繞組	AC/DC：48V、110V、220V
SRFT-1-2H2D	2常開2常閉	1個電壓和1個電流繞組均可做為工作繞組或保持繞組	AC/DC：48V、110V、220V
SRFT-2-2H2D	2常開2常閉	1個電壓工作繞組、2個電流保持繞組	AC/DC：48V、110V、220V
SRFT-3-2H2D	2常開2常閉	1個電壓工作繞組、1個電流工作繞組、1個電流保持繞組	AC/DC：48V、110V、220V
SRFT-4-2H2D	2常開2常閉	1個電壓工作繞組、3個電流保持繞組	AC/DC：48V、110V、220V

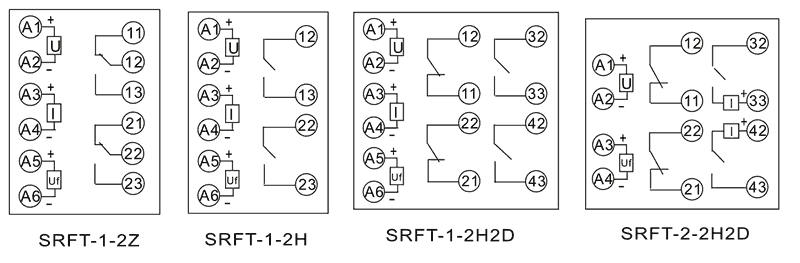

接線圖

SRFT-2-2H2D技術參數

額定參數
直流額定電壓	48V、110V、220V可選
交流額定電壓	48V、110V、220V可選
動作電壓值	50%額定電壓
動作電流值	50%額定電流
電壓保持值	50%額定電壓
電流保持值	50%額定電流
返回值	50%額定值
功耗	電壓繞組<1.2W、電流繞組<2W、輔助電源<3W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
