JDZS-5202B可調斷電延時中間繼電器

文章類別：JDZS-5000B型中間繼電器

文章概述

產品型號：JDZS-5202B
觸點形式：2常開2常閉
延時類型：斷電延時中間繼電器
延時時間：0.02S～9.99S

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

概述

JDZS-5202B中間繼電器為可調斷電延時中間繼電器主要用于各種保護和自動控制裝置中，增加保護和控制回路的觸點數量及觸點容量以及時間邏輯功能。JDZS-5202B采用集成電路具有精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬等特點，并采用導軌安裝和端子排接線，具有安裝方便、接線簡單等優點。

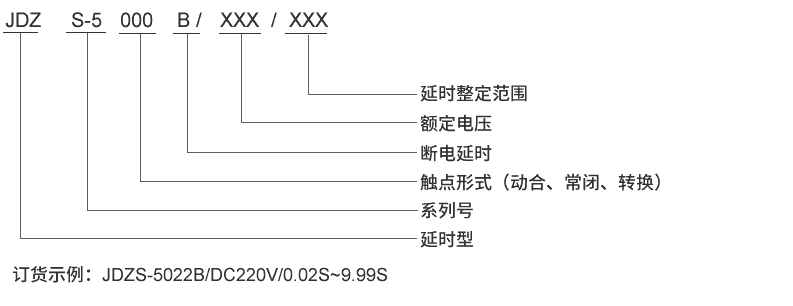

型號及含義

JDZS-5202B觸點形式及延時范圍

型號	觸點形式	延時整定范圍	級差	電壓值
JDZS-5202B	2常開2轉換	0.02S～9.99S	10mS	AC/DC：110V、220V
JDZS-5004B	4轉換	0.02S～9.99S	10mS	AC/DC：110V、220V
JDZS-5104B	1常開4轉換	0.02S～9.99S	10mS	AC/DC：110V、220V
JDZS-5022B	2常閉2轉換	0.02S～9.99S	10mS	AC/DC：110V、220V
JDZS-5112B	1常開1常閉2轉換	0.02S～9.99S	10mS	AC/DC：110V、220V
JDZS-5002B	2轉換	0.02S～9.99S	10mS	AC/DC：110V、220V

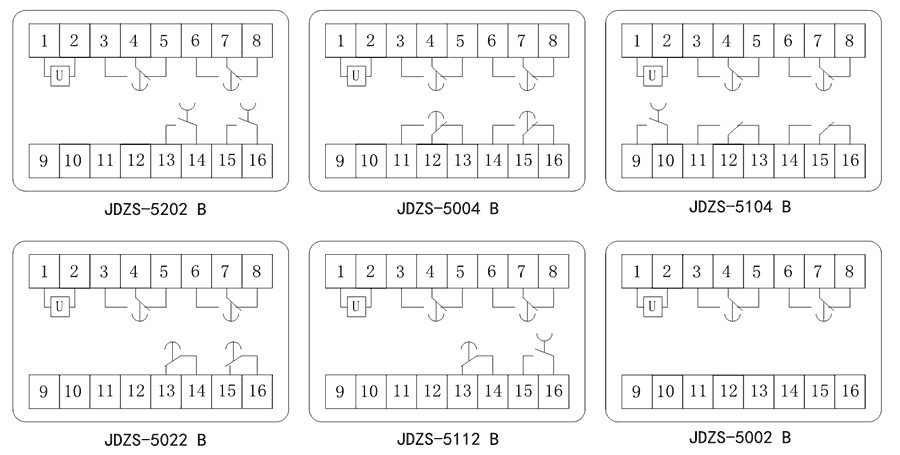

接線圖

JDZS-5202B技術參數

額定參數
直流額定電壓	110V、220V可選
交流額定電壓	110V、220V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
整定時間	0.02S～9.99S
級差	10mS
返回值	≥5%
功耗	≤2W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
