FHP-33A/1跳合位電源監視控制繼電器

文章類別：FHP-33型跳位合位電源監視繼電器

文章概述

產品型號：FHP-33A/1
返回值：大于5%額定值
額定電壓：DC110V
動作時間：小于20ms

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

概述

FHP-33A/1跳位、合位、電源監視綜合控制繼電器用于直流或交流操作的各種自動控制裝置和繼電保護中，可以直接控制跳位、合位回路以及監視控制電源，并方便的調節合閘延時，電源監視斷電延時時間。FHP-33A/1的安裝結構可分為嵌入式板后接線結構和凸出式板前接線這兩種。聚仁電力根據市場需求，推出了以導軌安裝的跳合位電源監視繼電器，其特點為安裝更方便、接線無簡單、可多個拼接。

FHP-33A/1觸點形式及動作時間

型號	工作電壓	返回值	動作時間
FHP-33A/1	DC：110V	>5%額定值	<20ms
FHP-33A/2	DC：220V	>5%額定值	<20ms
FHP-33A/3	AC：110V	>5%額定值	<20ms
FHP-33A/4	AC：220V	>5%額定值	<20ms
FHP-33A/5	AC：380V	>5%額定值	<20ms
FHP-33Q/1	DC：110V	>5%額定值	<20ms
FHP-33Q/2	DC：220V	>5%額定值	<20ms
FHP-33Q/3	AC：110V	>5%額定值	<20ms
FHP-33Q/4	AC：220V	>5%額定值	<20ms
FHP-33Q/5	AC：380V	>5%額定值	<20ms

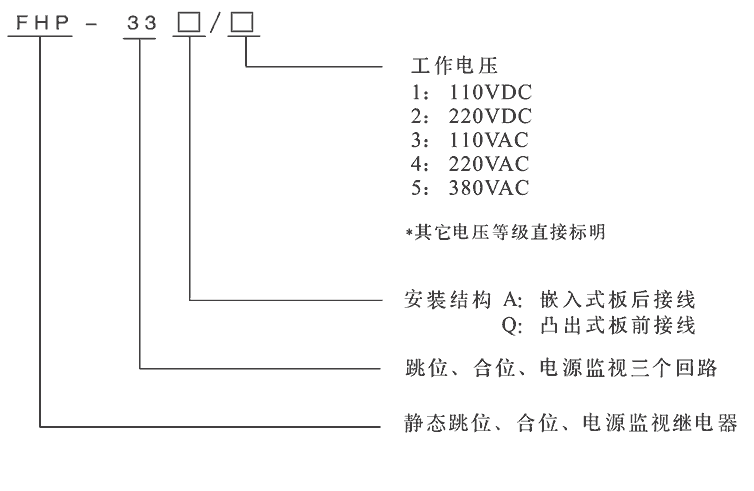

FHP-33A/1型號及含義

主要特點

常規使用的單一跳位繼電器，合位繼電器，電源監視繼電器所用導線很細，匝線很多，存在容易斷線，可靠性低，動作和返回時間長，占用柜體空間大等缺點。 FHP-33A/1綜合控制繼電器是集跳位、合位、電源監視繼電器為一體，是替代上述單一功能繼電器的理想產品，能夠滿足有特殊功能的要求和場合，采用線圈電壓較低的多個繼電器組合而成。具有以下特點：
■采用進口密封型繼電器，防潮、防塵、線徑粗不斷線，可靠性高。
■有電源指示燈和動作指示燈，易觀察。
■安裝靈活，功能強，適合安裝于需要使用繼電器的場所。
■繼電器電氣和機械壽命長，免維護。
■觸點容量大，接觸電阻小。

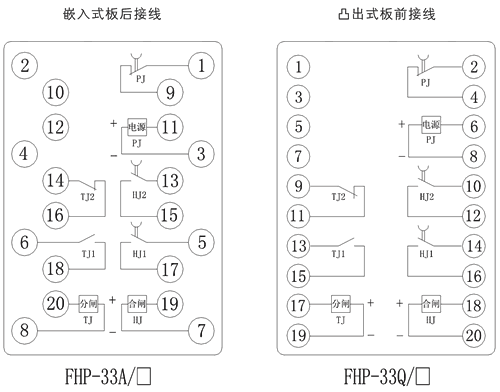

接線圖

企業實拍

FHP-33A/1技術參數

額定參數
直流額定電壓	110V、220V可選
交流額定電壓	110V、220V、380V可選
動作值	≤70%額定電壓
保持值	≥50%額定電壓
動作時間	<20ms
返回值	>5%額定值
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
