JZ-7J-204交流中間繼電器

文章類別：JZ-7型中間繼電器嵌入式插拔結構

文章概述

產品型號：JZ-7J-204
觸點形式：2常開2常閉
安裝結構：嵌入式插拔結構
額定電壓：24V、48V、110V、220V、380V（交流）

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

概述

JZ-7J-204用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點容量。安裝結構采用凸嵌入式插拔結構，接線方式采用板前或板后接線。交流額定電壓為12V、24V、48V、110V、220V、380V可選，直流額定電壓為12V、24V、48V、110V、220V可選。JZ-7J-204采用集成電路中間繼電器具有精度高、功耗小、動作時間準確等優點。

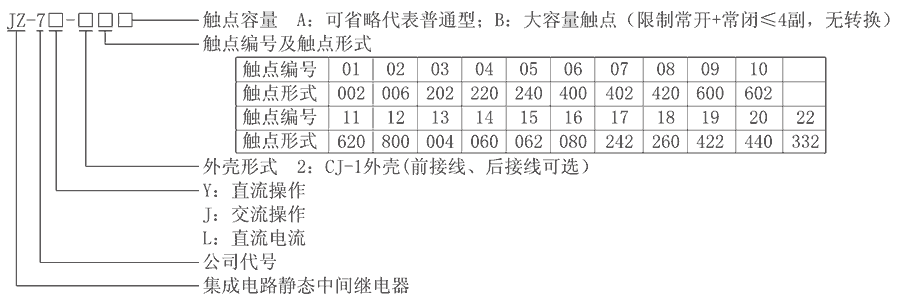

型號及含義

JZ-7J-204主要特點

1、采用高性能密封繼電器，防潮，防塵，不斷線，可靠性高。
2、動作電壓準確，返回系數高，無抖動，功耗低，多個接點同時動作或返回。
3、繼電器動作后有燈光指示、有電源指示。
4、繼電器的電氣壽命和機械壽命長。
5、絕緣耐壓水平高。觸點容量大，觸點接觸電阻小。
6、抗干擾特性好，可適用于強干擾或電源電壓質量很差的場所。

JZ-7J-204技術參數

額定參數
直流額定電壓	12V、24V、48V、110V、220V可選
交流額定電壓	12V、24V、48V、110V、220V、380V可選
跳閘線圈動作值	不大于70%額定電壓
功耗	不大于5W
安裝方式及接線
安裝結構	嵌入式插拔結構
接線方式	板前或板后接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米

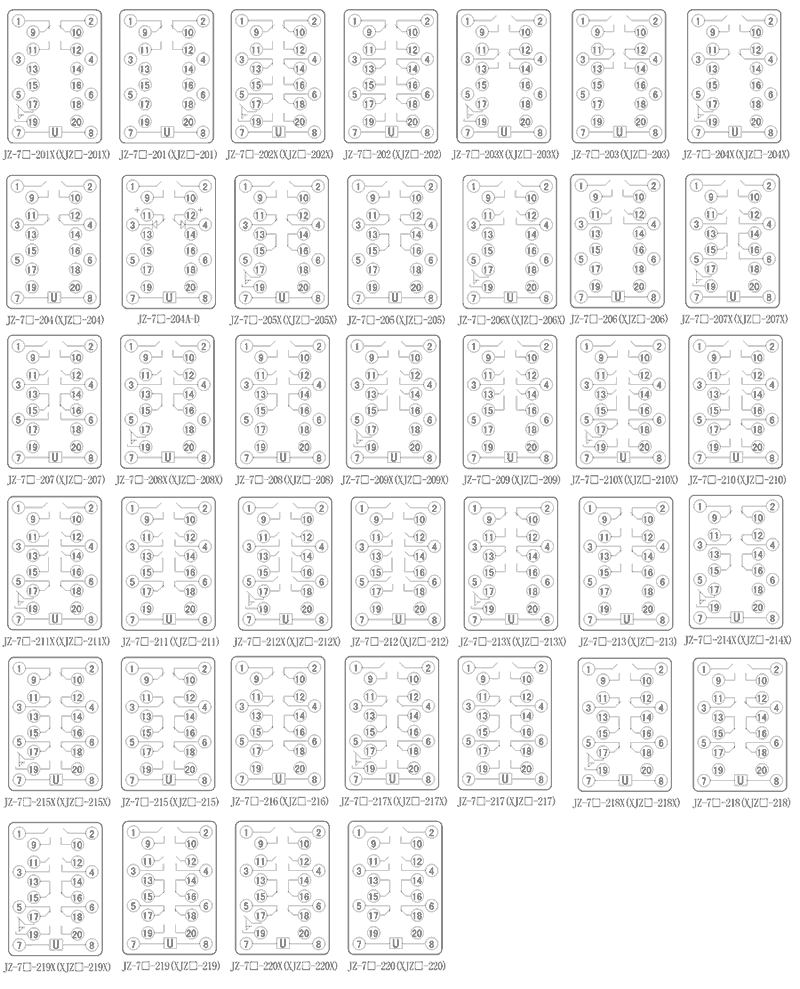

接線圖

相關型號說明

型號	觸點形式	電壓操作
JZ-7J-201	2轉換	交流操作
JZ-7J-202	6轉換	交流操作
JZ-7J-203	2常開2轉換	交流操作
JZ-7J-204	2常開2常閉	交流操作
JZ-7J-205	2常開4常閉	交流操作
JZ-7J-206	4常開	交流操作
JZ-7J-207	4常開2轉換	交流操作
JZ-7J-208	4常開2常閉	交流操作
JZ-7J-209	6常開	交流操作
JZ-7J-210	6常開2轉換	交流操作
JZ-7J-211	6常開2常閉	交流操作
JZ-7J-212	8常開	交流操作
JZ-7J-213	4轉換	交流操作
JZ-7J-214	6常閉	交流操作
JZ-7J-215	6常閉2轉換	交流操作
JZ-7J-216	8常閉	交流操作
JZ-7J-217	2常開4常閉2轉換	交流操作
JZ-7J-218	2常開6常閉	交流操作
JZ-7J-219	4常開2常閉2轉換	交流操作
JZ-7J-220	4常開4常閉	交流操作
JZ-7J-222	3常開3常閉2轉換	交流操作
JZ-7Y-201	2轉換	直流操作
JZ-7Y-202	6轉換	直流操作
JZ-7Y-203	2常開2轉換	直流操作
JZ-7Y-204	2常開2常閉	直流操作
JZ-7Y-205	2常開4常閉	直流操作
JZ-7Y-206	4常開	直流操作
JZ-7Y-207	4常開2轉換	直流操作
JZ-7Y-208	4常開2常閉	直流操作
JZ-7Y-209	6常開	直流操作
JZ-7Y-210	6常開2轉換	直流操作
JZ-7Y-211	6常開2常閉	直流操作
JZ-7Y-212	8常開	直流操作
JZ-7Y-213	4轉換	直流操作
JZ-7Y-214	6常閉	直流操作
JZ-7Y-215	6常閉2轉換	直流操作
JZ-7Y-216	8常閉	直流操作
JZ-7Y-217	2常開4常閉2轉換	直流操作
JZ-7Y-218	2常開6常閉	直流操作
JZ-7Y-219	4常開2常閉2轉換	直流操作
JZ-7Y-220	4常開4常閉	直流操作
JZ-7Y-222	3常開3常閉2轉換	直流操作
