RZXL-D概述
RZXL-D繼電器用于斷路器合位監視，跳位監視，電源失電監視回路中，特別適合新型的進口開關。本產品具有啟動電流小，啟動線圈內阻大，交直流通用的特點。
具有以下特點：
1、RZ系列繼電器是采用導軌式安裝結構，體積小，安裝方便。
2、跳位、合位采用電子光隔啟動，啟動電流小、內阻大、交直流通用。
3、輔助電源交直流通用。
4、采用多個進口小型密封繼電器組成，功耗低發熱小、動作時間快。
5、觸點容量大。
RZXL-D技術參數
1、額定值：額定電壓 DC/AC110V、220V、380V。
2、動作值：動作電壓直流應不大于額定電壓 70%，交流應不大于額定電壓 80%；
3、動作時間：直流大不于15ms，交流不大于25ms。
4、觸點容量：在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms直流有感負荷電路中，斷開容量為150W；
在電壓不超過250V，電流不超過10A，功率因數為cosφ=0.4±0.1的交流電路中，斷開容量為1500VA。輸出觸點在上述規定
的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
5、啟動回路電流不大于1mA，啟動回路內阻200K-500K之間（根據配合斷路器電壓等級不同而不同），訂貨時能提供所監視
斷路器跳合閘線圈的功率或內阻，方便出廠時準確調整好啟動電流，保證使用時斷路器不誤動作。
6、功率消耗：在額定電壓下不大于5W/5VA。
7、絕緣耐壓：繼電器所有電路對外殼及非帶電金屬部分，以及電氣無聯系的各電路之間耐受交流 50HZ電壓2KV歷時1分鐘試驗無擊穿。

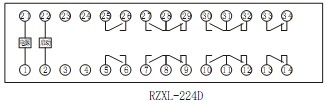

RZXL-D實例接線圖
