RCJ-2靜態沖擊繼電器

文章類別：沖擊繼電器

文章概述

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

RCJ-2概述

RCJ-2系列靜態沖擊繼電器在輸配電線路中應用于直流操作的保護與控制中作為集中信號裝置的主要元件，也可以用于特殊信號設備中。

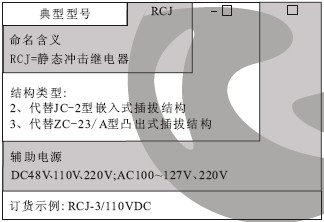

RCJ-2繼電器型號分類及含義

RCJ-2工作原理

1，繼電器由變流取樣、執行、保持或延時自動復歸等部分組成(見圖1)，裝有二只發光二極管，監視電源和執行狀況。當加電
源或復歸后需經1~2s時間充電，準備好下一次工作，一旦啟動回路中有信號輸入，電流脈沖信號經變流取樣后，使執行部分工作
并輸出信號，經保持或延時復歸部分延時后可實現保持或延時自動復歸、手動復歸等功能。

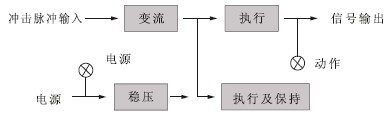

圖1 RCJ系列沖擊繼電器工作原理框圖
2，設計特點
本繼電器采用進口集成電路等電子元器件, 靈敏度高、功耗小、性能穩定, 既可啟動普通白熾燈，也可啟動LED型節能信
號燈，可自動復歸，也可手動復歸，可正電源復歸，也可負電源復歸，可通電復歸，也可斷電復歸，外部接線與老型號產品基
本相同，減少了現場安裝工作量，是目前電力系統中理想的更新換代產品。

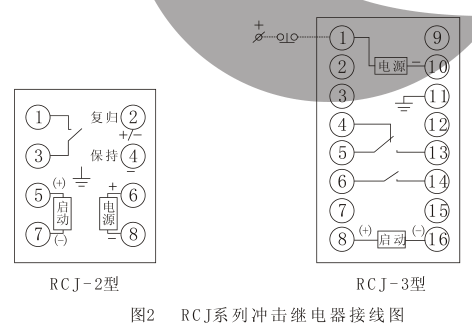

RCJ 系列沖擊繼電器外引腳功能圖(見圖2)

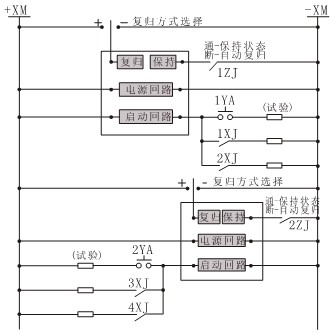

RCJ 系列沖擊繼電器應用參考圖(見圖3)
RCJ-2繼電器工作原理

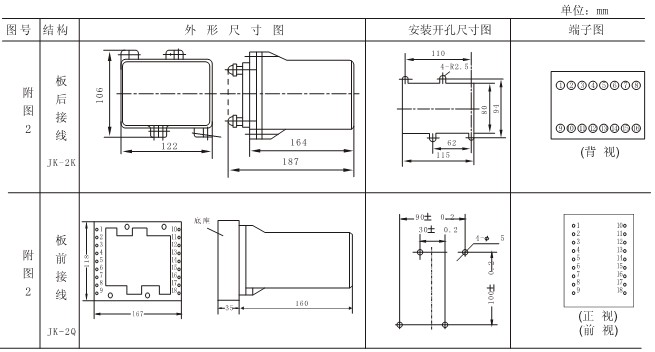

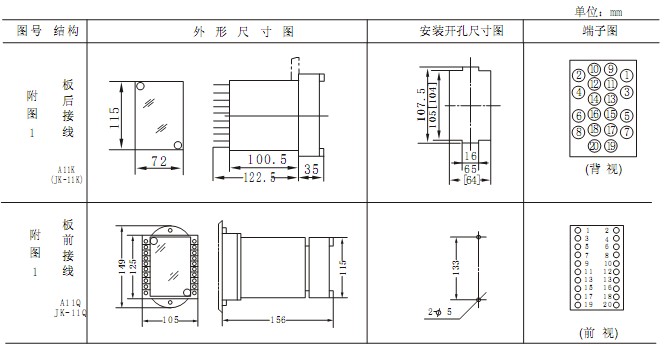

RCJ-2技術指標及技術參數

1、較小沖擊動作直流電流：0.015A；施加90%額定的較小沖擊動作電流,裝置應能可靠動作,在 -10℃~＋50℃溫度下，沖擊動作電流不大于0.015A。
2、較大沖擊穩定直流電流：3.20A。
3、功率消耗：
a、工作回路功率消耗：DC48V時≤1.5W；DC110V時≤3W；DC220V時≤5.5W。
b、啟動回路功率消耗：沖擊直流電流為3.2A≤1.5W時。
4、在一般情況下，繼電器處于自動復歸狀態，繼電器動作后保持5~10s自動復歸；需要保持時，將保持端與電源負端連接，手動復歸時，將復歸端與電源正端或負端接通一下，勿閉鎖。
注意：RCJ-3型功能和外部接線同ZC-23/A型，有斷電復歸功能，但無自動復歸功能，若需此功能，訂貨時需注明；另
如對較小沖擊電流、自動復歸時間等有特殊要求也需注明。

RCJ-2內部接線圖

2。 RCJ-2內部接線圖
