SSJ8-21C時間繼電器

文章類別：SSJ8型時間繼電器

文章概述

產品型號：SSJ8-21C
工作電壓：24V、48V、110V、220V（直流）
延時范圍：雙延時1~999S
殼體結構：凸出插拔式（可替換成導軌）

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

概述

SSJ8-21C時間繼電器采用靜態集成電路，適用于電力系統繼電保護、控制回路或工業控制的直流、交流電路中作為延時控制元件之用。尤其適用于時間測量精度要求高，配合時間級差小的場合。具有精度高、功耗小、動作時間準確、整定直觀方便、范圍寬等特點，是替代電磁型時間繼電器的理想產品。

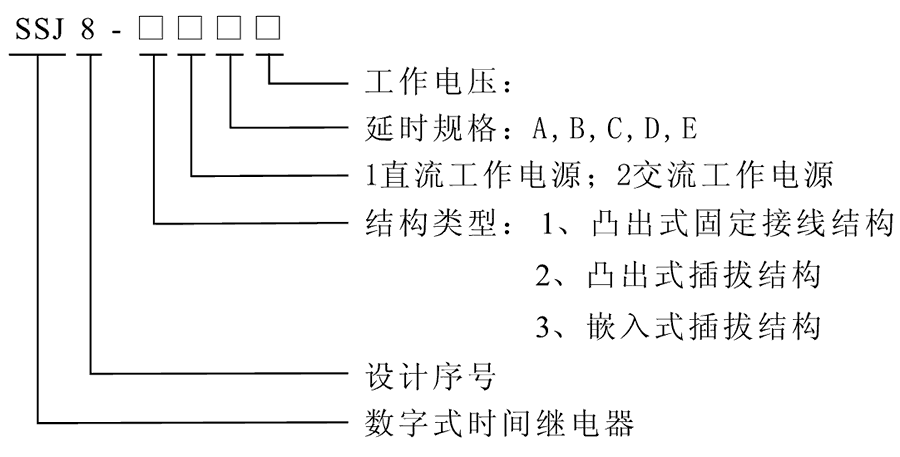

型號及含義

主要特點

●SSJ8-21C為動作延時型數字時間繼電器采用進口CMOS集成電路構成，主要由振蕩器、分頻器和三級脈沖計數器組成，通過BCD碼撥碼開關整定延時值。
●通常不帶電，施加額定電壓后，繼電器內部瞬動繼電器動作、同時晶振起振, 產生時鐘脈沖，經分頻后由計數器計脈沖數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動出口繼電器動作，實現所需延時，SSJ8-21C時間繼電器由于采用了晶體振蕩器并增加時間補償預置電路，對于極短的延時值也嚴格符合整定值，具有極高的精度。
●繼電器的雙延時回路延時相對獨立，并各自驅動一個執行繼電器, 所以兩個執行繼電器的動合觸點按延時長短，可作為繼電器的中止和滑動觸點使用，但滑動觸點閉合后, 其閉合狀態一直保持到繼電器失電返回為止，如用戶需滑動觸點閉合一定時間后立即返回，訂貨時需特別注明，并提出滑動觸點的閉合持續時間。

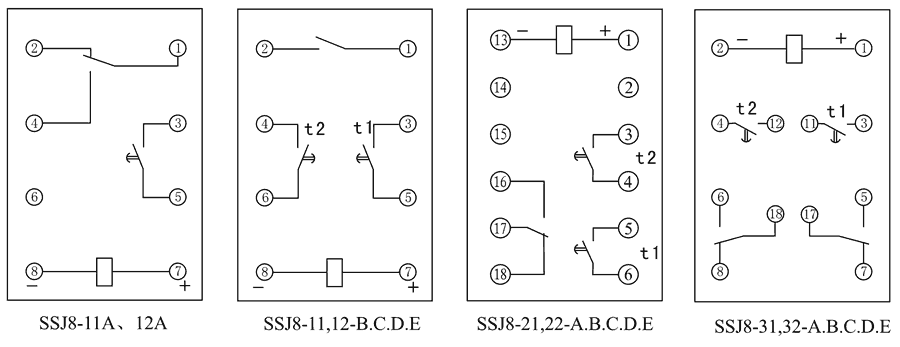

SSJ8-21C原理圖

采用進口CMOS集成電路，內部由振蕩器、分頻器和三級脈沖計數器組成，通過BCD碼撥碼開關整定延時值。 SSJ8-21C時間繼電器一旦施加額定電壓，內部瞬動繼電器動作并出口，同時使晶體起振，產生時鐘脈沖，經分頻后由計數器計數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動執行繼電器動作出口。

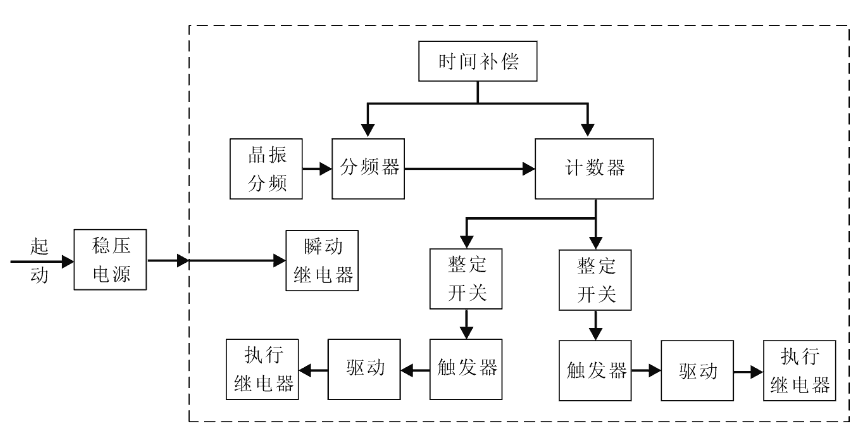

SSJ8-21C工作原理圖

觸點類型及延時范圍

型號		延時范圍	觸點類型	電源類型
SSJ8-11	A	0.04~9.99S	單延時（即1副可調延時動合觸點，1副瞬轉換觸點）	DC：24V、48V、110V、220V
	B	0.1~99.9S	雙延時（即2副可獨立調延時動合觸點，1副瞬時動合觸點）
	C	1~999S
	D	1~999M
	E	1~999H
SSJ8-12	A	0.04~9.99S	單延時（即1副可調延時動合觸點，1副瞬轉換觸點）	AC：100V、110V、220V、380V
	B	0.1~99.9S	雙延時（即2副可獨立調延時動合觸點，1副瞬時動合觸點）
	C	1~999S
	D	1~999M
	E	1~999H
SSJ8-21	A	0.04~9.99S	雙延時（即2副可獨立調延時動合觸點，1副瞬時轉換觸點）	DC：24V、48V、110V、220V
	B	0.1~99.9S
	C	1~999S
	D	1~999M
	E	1~999H
SSJ8-22	A	0.04~9.99S	雙延時（即2副可獨立調延時動合觸點，1副瞬時轉換觸點）	AC：100V、110V、220V、380V
	B	0.1~99.9S
	C	1~999S
	D	1~999M
	E	1~999H
SSJ8-31	A	0.04~9.99S	雙延時（即2副可獨立調延時動合觸點，2副瞬時轉換觸點）	DC：24V、48V、110V、220V
	B	0.1~99.9S
	C	1~999S
	D	1~999M
	E	1~999H
SSJ8-32	A	0.04~9.99S	雙延時（即2副可獨立調延時動合觸點，2副瞬時轉換觸點）	AC：100V、110V、220V、380V
	B	0.1~99.9S
	C	1~999S
	D	1~999M
	E	1~999H
