DZ-700/6400中間繼電器

文章類別：DZ-700系列中間繼電器

文章概述

產品型號：DZ-700/6400電磁式中間繼電器；
額定電壓：AC/DC12V，24V，48V，110V，220V；

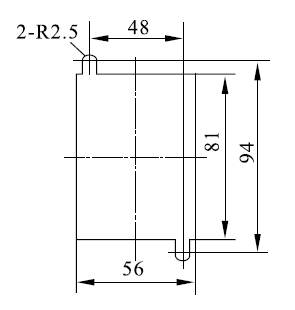

殼體形式：繼電器采用JK-4殼體。

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

DZ-700/6400用途

DZ-700/6400電磁式中間繼電器（以下簡稱繼電器）作為一種輔助繼電器用于直流操作的各種保護和自動控制裝置中，以增加觸點的數量及容量。

DZ-700/6400結構與工作原理

繼電器采用JK-4殼體。繼電器是在DM1電碼繼電器的基礎上，增加底座和外殼而成。當在繼電器線圈上加電壓，且等于或大于動作電壓時，銜鐵就被電磁吸力吸靠在鐵心上，而接觸片在銜鐵頂板的推動下，觸點接通、斷開或轉換被控制電路，當繼電器線圈被斷電或電壓降低到小于返回電壓時，銜鐵在接觸片的作用下返回到原來位置。

DZ-700/6400主要技術要求

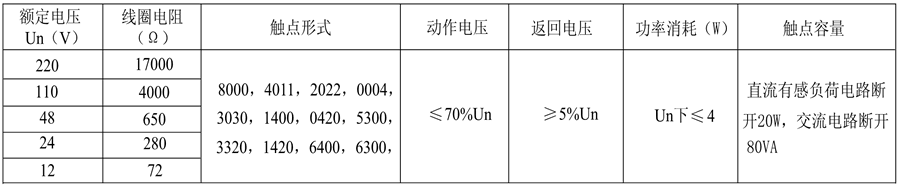

1、繼電器的額定電壓及線圈電阻值見下表。
DZ-700/6400電阻值

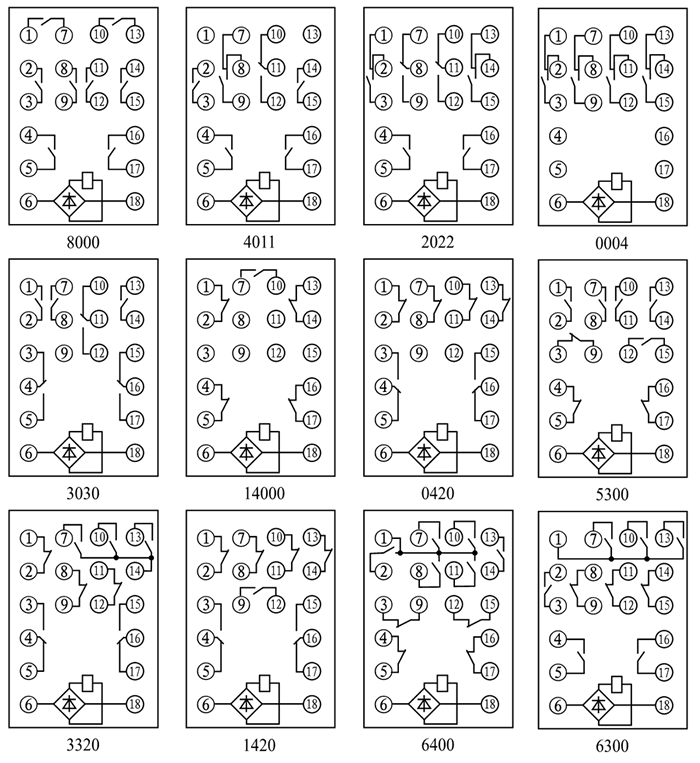

注：觸點形式由4位數字組成，左起第一位表示動合觸點數量；第二位表示動斷觸點數量；第三位表示轉換觸點數量；第四位表示過渡轉換觸點數量。
2、繼電器動作電壓不大于額定電壓的70％。
3、繼電器返回電壓不小于額定電壓的5％。
4、繼電器的動作時間不大于60ms。
5、功率消耗：在額定電壓下不大于4W。
6、熱性能：當環境溫度為40℃時，繼電器線圈長期耐受110%額定電壓值，溫升不超過65℃。
7、介質強度：繼電器各導電電路連在一起與外露的非帶電金屬部分及外殼之間、線圈電路與觸點電路之間，應能承受1kV（有效值）、50Hz的交流試驗電壓，歷時1min，而無絕緣擊穿或閃絡現象。
8、觸點斷開容量：在直流有感（τ=5ms）回路，U≤250V，I≤2A，為20W；在交流（cosφ=0.4）回路，U≤250V，I≤2A，為80VA。
