什么是故障解列裝置主要用于光伏電站頻率和電壓的故障解列，其功能有低頻低壓減載或低頻低壓解列。 適用于光伏電站、風力發電站、火電廠、水利發電站、變電站實現低周低壓減載控制。如今光伏發電站在電力系統中的占比越來越大，隨著光伏電站的推廣，相關的光伏知識也得到普及，光伏頻率電壓解列裝置在光伏系統中所占的份額越來越大，不僅有集中式大面積光伏，還有分布式小型光伏發電站。當電力系統由于有功缺額引起頻率下降時，電壓頻率保護裝置自動根據頻率降低值切除部分電力用戶負荷，使系統的電源與負荷重新平衡。當頻率下降至F1時，裝置會經過T1時間，驅動所對應的出口繼電器動作，使其完成第一輪跳閘，切除一部分負荷。當頻率繼續降至F2時，裝置會經過T2時間，驅動所對應的出口繼電器動作，使其完成第二輪跳閘，切除另一部分負荷，以此類推。一般情況下基本第一級的整定頻率為47.5~48.5Hz,后一輪的整定頻率為46~46.5Hz,相鄰兩級整定的頻率差通常取0.5Hz。

故障解列裝置特點 ●采用全密封式結構，具有良好的抗震、防塵性能。
●小型化設計，具有體積小、重量輕、外形美觀、安裝方便等優點。
●采用較好的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強。
●全漢化液晶顯示，人機界面清晰易懂，操作整定極為方便。
●頻率電壓解列裝置供電電源、控制回路均為交直流兩用。
●具有RS485總線串行通信口，并集成了MODBUS標準通信規約。
●具有事件順序記錄功能，可記錄150條事件，數據掉電不丟失。
●具備完善的自檢功能，完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持。
●具有完整的斷路器操作回路。
●功耗低。

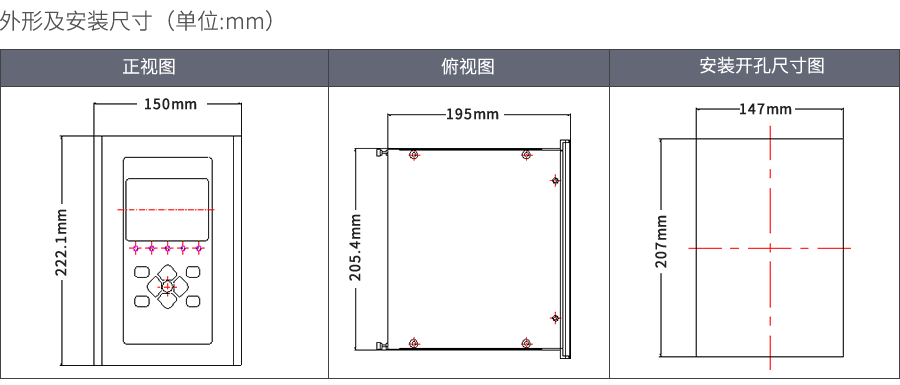

故障解列裝置外形尺寸圖

故障解列裝置技術要求 ●保護功能：I母PT失壓。
●遙測：電壓、頻率。
●低頻第3輪范圍：0.05～5.00。
●低壓第4輪定值范圍：0.30～0.95。
●低壓加速第2輪范圍：0.05～5.00。
●低頻第4輪定值范圍：45.00～49.50。
●保護功能：#1TV自檢。
●通信接口波特率：≤1Mbps。
●低頻加速第2輪定值范圍：0.50～10.00。
●低壓減載1-8輪電壓定值誤差：不超過±2.5%。
