A類電能質量在線監測裝置概述 上海聚仁電力的A類電能質量監測裝置適用于變電站、風電場、光伏電站等大型廠礦企業的供電系統。隨著電力負荷急劇加大，特別是電力電子轉流設備、電氣化鐵路、電弧爐等等沖擊性和非線性負荷容量的不斷增長，使得電力系統的電能質量日益惡化。使得電網發生波形畸變、電壓波動與閃變和三相不平衡等電能質量問題情況日趨嚴重。從而引起變壓器過熱、網損增加、計量儀表誤差、通訊干擾，不但使得供用電設備本身安全性降低，而且嚴重威脅著電力系統的安全和經濟運行。電能質量在線監測裝置集諧波分析、閃變測量、功率測量、不平衡測量與故障錄波、事件記錄等功能為一體，記錄穩態數據和暫態數據。快速采集、準確分析各種電力參數，對電能質量各項指標進行監測、評定。集成了豐富的通信接口，利用靈活的通信形式與后臺軟件，構成電能質量監測與管理系統。

A類電能質量在線監測裝置主要特點 ■實時多任務操作系統，模塊化編程；實時性好，可靠性高。
■設有網絡接口、雙RS-485通信接口，支持IEC61850。
■越限告警功能，上下限參數可配置。
■內置海量存儲器，支持穩態錄波、暫態錄波。
■支持PQDIF、COMTRADE 文件格式。
■可以監測20 組模擬量；（每一組模擬量包含A、B、C 三相，可以根據用戶需求在出廠時將任一組模擬量配置為電壓或電流）。

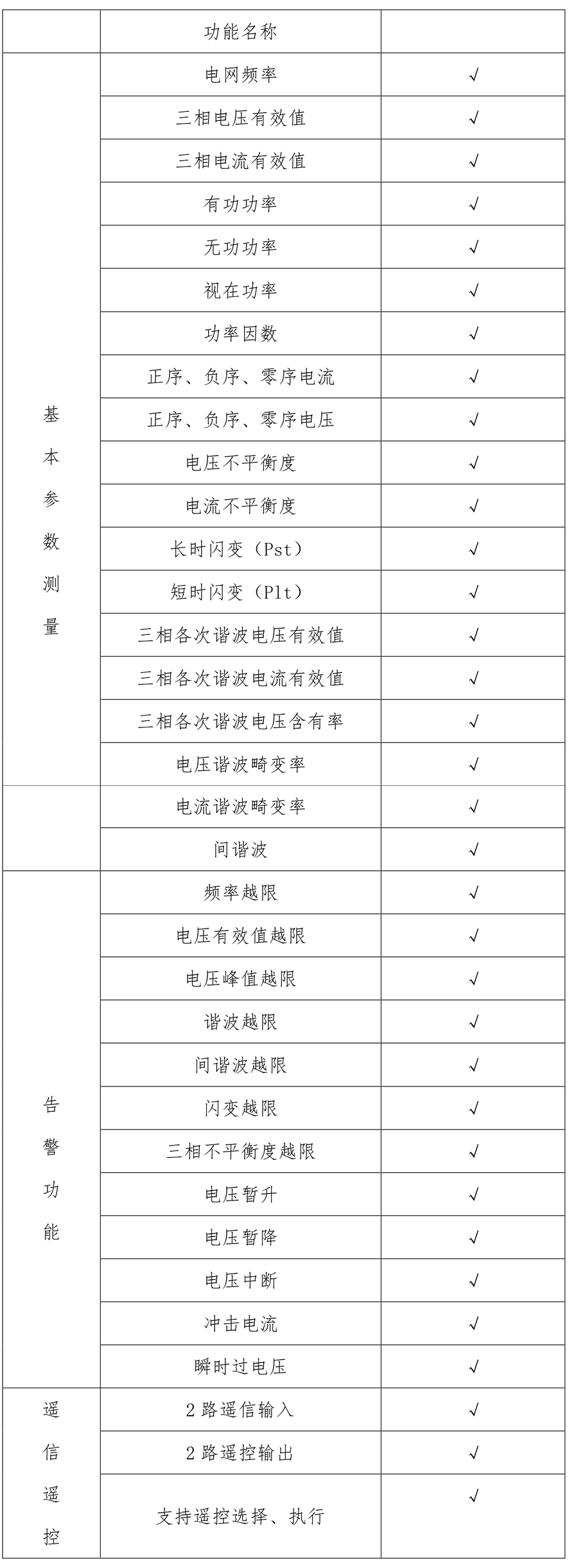

A類電能質量在線監測裝置功能配置

A類電能質量在線監測裝置主要構成部件 電能質量監控裝置由以下插件構成: 電源插件、I/O 插件、主板插件、交流插件。（裝置最多可配置5 個交流插件。交流插件的數量主要取決于裝置所要監測的電壓電流回路數量）其主要插件如下說明：
主板插件
CPU 插件包含：微處理器 CPU、RAM、ROM、Flash Memory、網絡通訊電路等；此外還包括 GPS 對時、IRIG-B 碼對時接口。采用了多種抗干擾措施，提高了抗干擾性能。微處理器 CPU為32位雙核處理器，主頻達800MHz。
交流插件
交流變換部分包括電流變換器TA和電壓變換器 TV，用于將系統 TA、TV 的二次側電流、電壓信號轉換為弱電信號，提供給裝置的模擬采樣模塊，并起強弱電隔離作用。每個插件具有4 個監測通道，每個監測通道包含A、B、C 三相。
I/O插件
I/O插件包括2路開入和支持12 路繼電器輸出。
電源插件
由電源模塊將外部提供的交、直流電源轉換為監測裝置工作所需電壓。本模塊輸入直流220V/110V 或交流 220V(根據需要選擇相應規格)，輸出+5V 電壓用于裝置數字器件工作；24V 電壓主要用于繼電器的控制回路和開入量的采集回路。

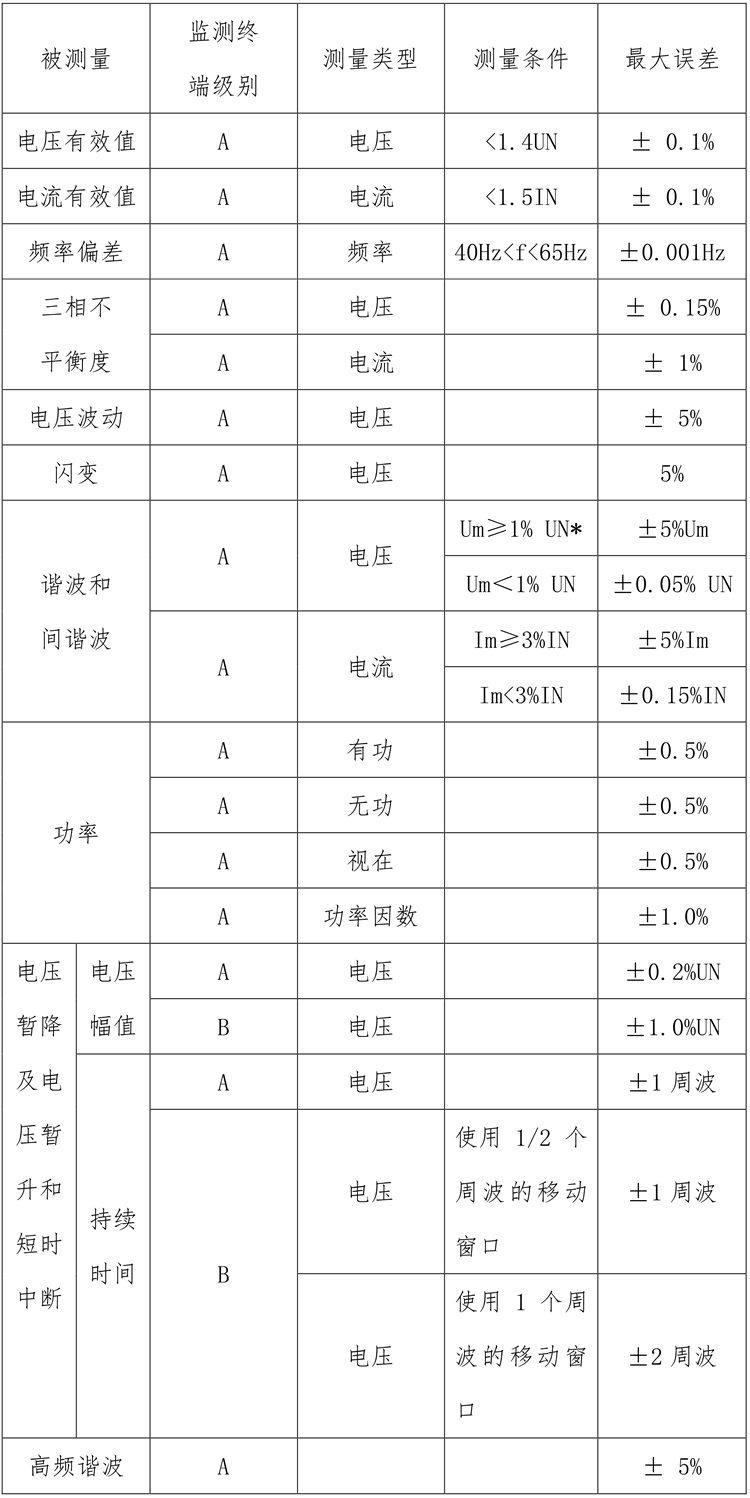

A類電能質量在線監測裝置測量精度

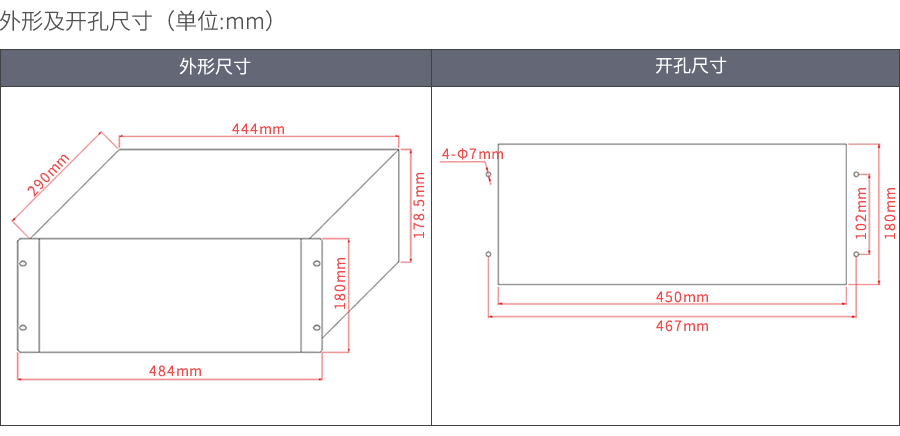

外形及開孔說明

A類電能質量在線監測裝置波形界面

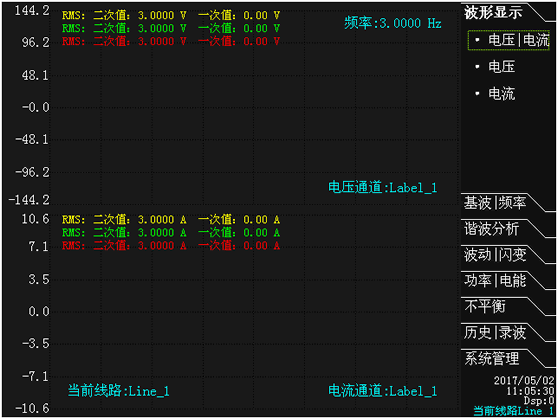

選擇波形顯示主菜單后系統會有：電壓|電流，電壓，電流三個 子菜單，選擇"電壓|電流"子菜單同時查看電壓和電流的波形數據， 在此界面ABC 三個通道組合在一起顯示。黃色標識A 相波形圖，黃色 標識B相波形圖，紅色標識C相波形圖。

A類電能質量在線監測裝置有基波與頻率界面

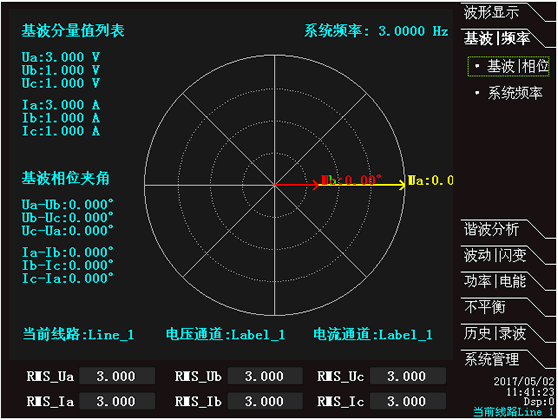

選擇A類電能質量在線監測裝置的"基波|頻率"主菜單時顯示"基波|頻率"界面，界面顯示 A、B、C 三相的電壓、電流基波分量，相位圖顯示 A、 B、C 三相電壓、電流相位角圖。

A類電能質量在線監測裝置諧波分析界面

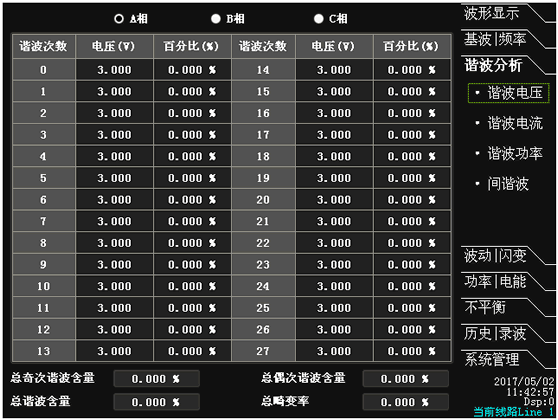

選擇A類電能質量在線監測裝置的"諧波分析"主菜單時裝置將以表格的形式顯示單相電壓或電流2~100的諧波有效值、諧波含量的百分比、諧波功率，以及5Hz至2500Hz間諧波。表格中顯示的為2~100次諧波電壓的有效值以及諧波的含量百分比。其中0次為該電壓通道中所包含的電壓直流分量，1次為該電壓通道的基波電壓有效值。電能質量在線監測裝置界面下方顯示了電壓通道的總奇次諧波含量、總偶次諧波含量、總諧波含量、總畸變率。

波動和閃變界面

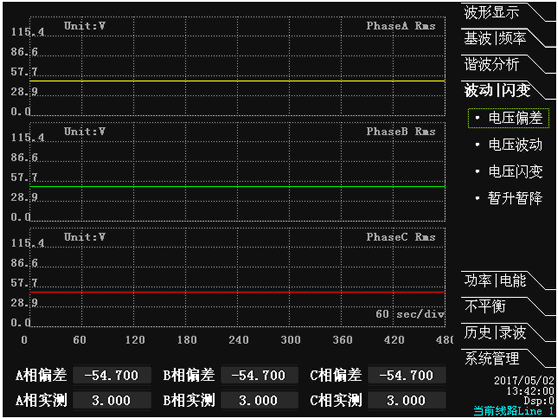

當選中電能質量在線監測裝置的"波動|閃變"主菜單 ，然后選中"電壓偏差"子菜單時， 窗口左側將顯示三相電壓均方根值隨時間變化的曲線圖，視圖區域從上向下分別顯示A、B、C 三相電壓均方根值曲線圖，曲線圖顯示了最近的1~480 秒時間段內的均方根值曲線。 最下側顯示當前A、B、C 三相電壓的偏差值，以及當前電壓均方根值的實測值。

三相不平衡界面

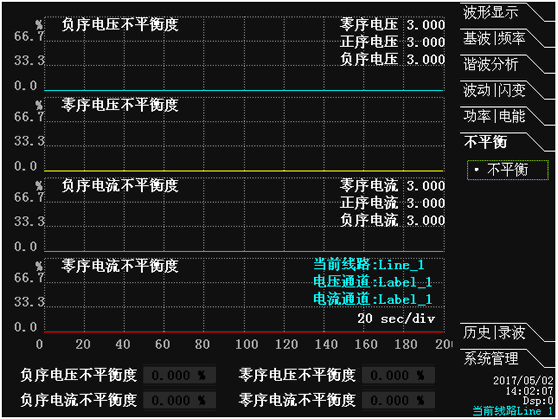

A類電能質量在線監測裝置中的三相不平衡主要用電壓、電流負序基波分量或零序基波分量與正序基波分量的方均根值百分比表示。主要顯示最近 200 秒內的不平衡度曲線，以及負序電壓、電流不平衡度和負序、零序電流不平衡度的實時值。
