概述 快速頻率響應系統能夠快速、精準的協調控制光伏電站逆變器的有功出力來實現光伏電站的調頻功能，快速響應頻率波動，在相應能力范圍內，減少頻率階躍擾動影響，實現有功調節的協調與統一，為大電網的頻率整體平衡爭取時間。


光伏快速頻率響應系統特點 系統頻率采集精度高速度快
直采系統頻率，采樣精度高、速度快。通過直采頻率進行快速頻率響應功能邏輯計算，可有效提高快速頻率響應功能的時效性。
有功指令傳輸快、系統閉環響應時間短
將有功指令傳至光伏電站AGC 系統采用以太網方式發送，通過優化指令傳輸方案，可有效縮短快速頻率響應的指令傳輸時間。
有功調節精度高
可實現高精度有功調節，具體實現有賴于具體執行單元。
多方連接靈活
支持網絡通訊，規約支持IEC103，IEC104，MODBUSTCP等多種規約，適用于和多種對象進行數據交互。

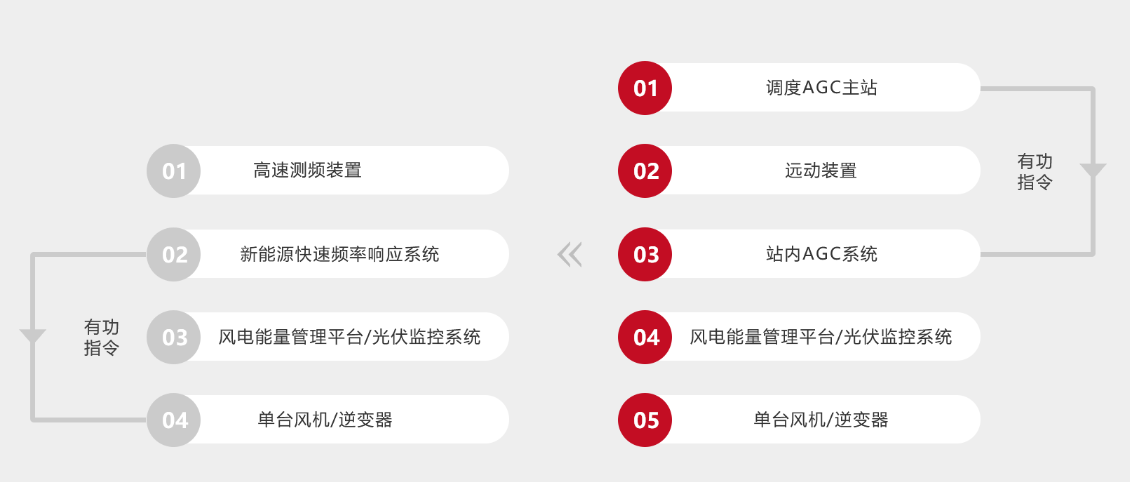

控制流程

快速頻率響應系統的作用 ●通訊管理功能：實現快頻設備和場站 AGC 設備、測頻裝置、風機控制器、逆變器等智能設備的通訊，實現數據交換和命令下發。
●全站有功增量指令計算：測量并網點的頻率和全站當前功率值，根據功率-頻率下垂曲線，計算出全站一次調頻的有功增量指令值。
●單機有功分配控制：根據全站一次調頻的有功增量指令值，以及每臺逆變器/風機的當前出力值和運行狀態，計算每臺逆變器/風機目標出力，分發給每臺逆變器/風機。自動識別因通訊原因而不可控逆變器，同時在分配功率時考慮這些無法通訊的逆變器的出力大小，優化的分配每一臺逆變器的出力值。
●快速調頻裝置檢測到頻率超過死區，啟動一次調頻控制操作，并上送一次調頻啟動標志信號；場站 AGC 設備檢測到一次調頻啟動標志信號為 1 時，閉鎖 AGC 調節，并觸發告警事件。
●快速調頻裝置退出一次調頻控制階段時，上送一次調頻停止標志信號。
●AGC檢測到一次調頻啟動標志信號為0時，解除AGC一次調頻閉鎖，并觸發告警事件。
●快速調頻裝置檢測并網點電壓任何一相電壓瞬間跌至 80%額定電壓值(閥值可設置)，屏蔽快速頻率響應操作。
