什么是一次消諧器

消諧器（6-35KV）用于中性點不接地系統，阻尼由電壓互感器引起的鐵磁諧振，限制系統在一相接地或弧光接地時流過互感器高壓繞阻的過電流，保護電壓互感器免于燒壞，保護系統安全運行。其中上海聚仁電力的RXQ-760消諧器用于35KV電壓等級、RXQ-761消諧器用于10KV電壓等級

RXQ-760、761一次消諧器原理

其本質是一種高容量非線性電阻器，起阻尼與限流的作用。可以起到良好的限制電壓互感器鐵磁諧振的效果。 如果6～35kV電網中性點不接地，母線上Y0接線的PT一次繞組，成為該電網對地唯一金屬性通道。電網對地電容通過PT一次繞組有一個充放電的過渡過程。試驗測得此時常常有幅值達數安培的工頻半波涌流通過PT，此電流有可能將PT高壓熔絲熔斷。而安裝了消諧器后，這種涌流將得到有效抑制，高壓熔絲不再因?yàn)檫@種涌流而熔斷。

一次消諧器的特點

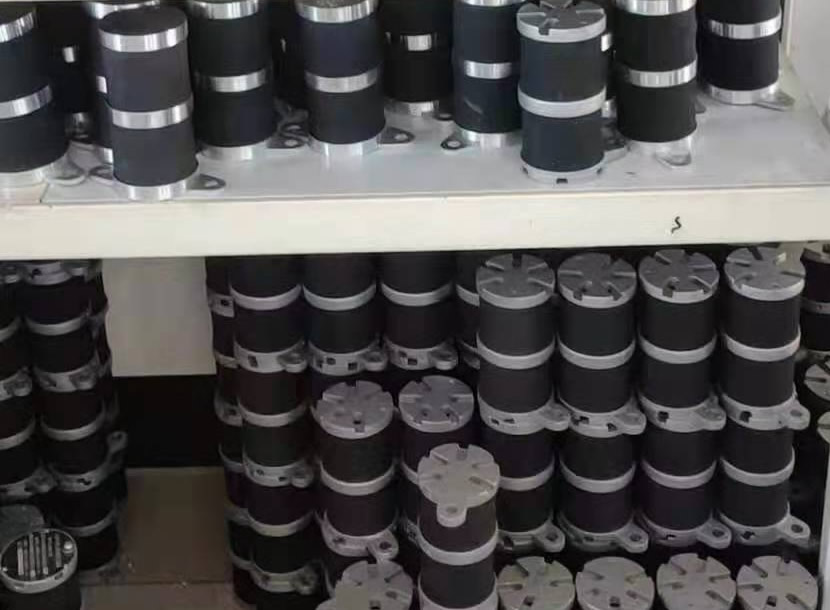

1、 RXQ-760、761采用銅材料進行制作，銅的電氣性能、散熱性能均高于鋁，并且熔點也近鋁的二倍。更采用單片大通流非線性電阻片，消除了原多片并聯結構的消諧器中通流不均勻現象，性能更加穩定。
2、老式一次消諧器的通流能力僅為250mA，而PT高壓熔絲一般為0.5A,這樣可能導致大電流流過時消諧器先于PT而燒毀，而燒斷時可能導致PT中性點不接地及其他事故。RXQ-760、761消諧器通流能力高達500mA，為原來的兩倍多。
3、消諧器針對弱絕緣PT提供帶有D參數元件的消諧器(帶D型)，該元件可以有效限制消諧器兩端電壓，從而保護中性點絕緣。
4、10kV高度不到10cm，尤其適合于PT柜及手車柜中安裝。整個消諧器采用金屬材料直接連接，無瓷套，無炸裂危險。
5、直接采用交流參數表征消諧器參數來表示，直接反映真實運行情況，便于用戶復測。
