  • JZZS-5101跳位合位電源監視繼電器
  • 文章類別:JZZS-5000型分閘、合閘、電源監視綜合控制裝置
  • 文章概述
  • 產品型號:JZZS-5101跳位合位電源監視繼電器
    觸點形式:3常開2常閉
    延時返回:不大于15mS
    安裝方式:導軌安裝

  • 產品分類

    詢價留言

    概述
    JZZS-5101分閘、合閘、電源監視綜合裝置主要用于直流或交流操作的各種自動控制線路中,分別對斷路器分閘(合閘)回路、控制電源進行監測。(適合各種斷路器合分閘線圈)JZZS-5101的安裝結構為導軌安裝,具有安裝簡單、接線方便、多個拼接等優勢。

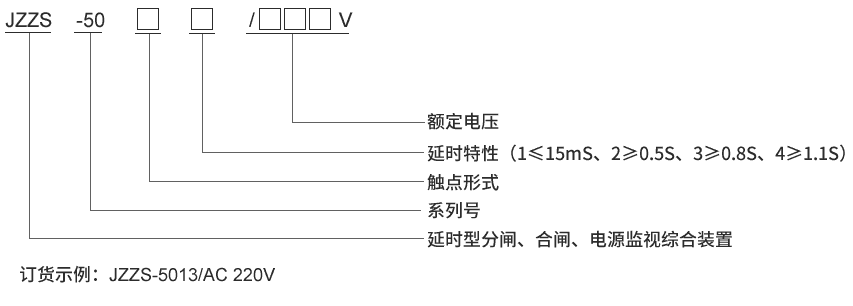

    JZZS-5101型號及含義
    型號及其含義
    主要特點
    常規使用的單一跳位繼電器,合位繼電器,電源監視繼電器所用導線很細,匝線很多,存在容易斷線,可靠性低,動作和返回時間長,占用柜體空間大等缺點。 JZZS-5101分閘、合閘、電源監視綜合裝置是集跳位、合位、電源監視繼電器為一體,是替代上述單一功能繼電器的理想產品,能夠滿足有特殊功能的要求和場合,采用線圈電壓較低的多個繼電器組合而成。具有以下特點:
    ■采用進口密封型繼電器,防潮、防塵、線徑粗不斷線,可靠性高。
    ■電源指示燈和動作指示燈,易觀察。
    ■具有信號固定延時輸出及可調延時輸出。
    ■體積小,能滿足抽屜柜安裝要求。
    ■快速導軌安裝結構,適合各種導軌安裝。
    ■繼電器電氣和機械壽命長,免維護。
    ■觸點容量大,接觸電阻小。

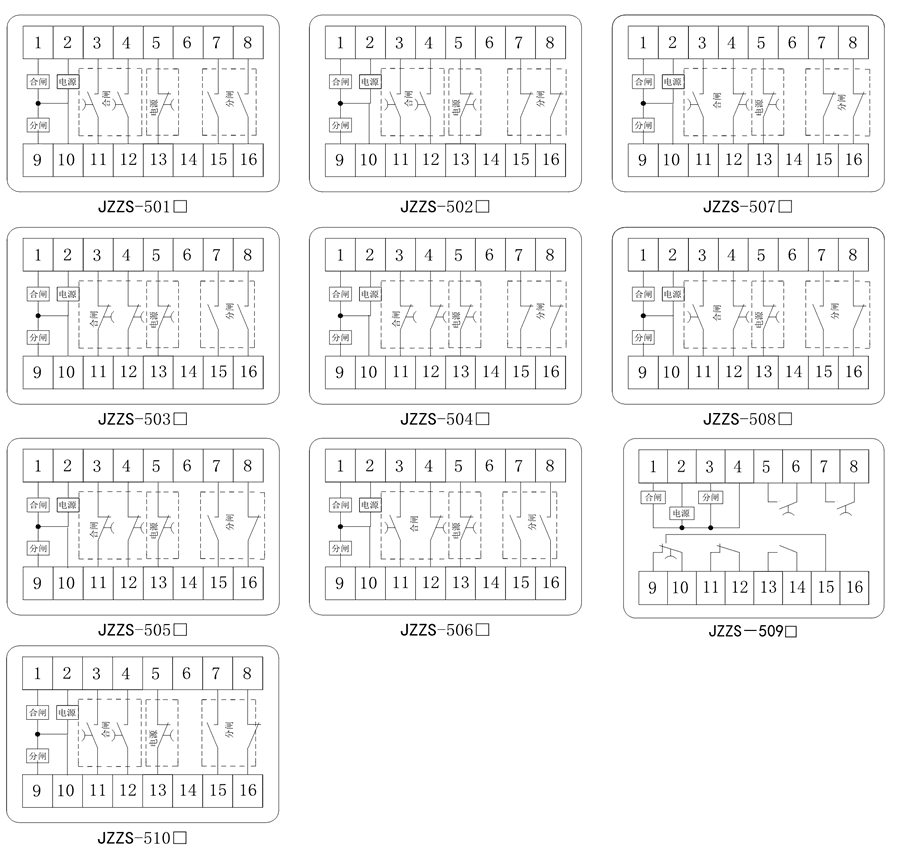

    JZZS-5101接線圖
    JZZS-5101內部接線圖
    企業實拍
    企業內部環境
    JZZS-5101技術參數
    額定參數
    直流額定電壓 110V、220V可選
    交流額定電壓 110V、220V可選
    動作值 ≤70%額定電壓
    保持值 ≥50%額定電壓
    延時返回時間 ≤15mS,≥0.5S,≥0.8S,≥1.1S可選
    動作時間 ≤15mS
    返回值 >5%額定值
    絕緣性能
    絕緣電阻 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
    絕緣耐壓 繼電器外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,歷時1分鐘,無擊穿或閃絡現象
    環境條件
    環境溫度 -15℃~55℃
    工作電壓 不大于120%額定電壓
    工作位置 任意
    周?chē)艌?chǎng)強度 小于0.5mT
    環境相對濕度 不大于90%
    大氣壓力 80~110KPa
    溫度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特點

    JZZS-5101阻燃?xì)んw

    JZZS-5101靜態集成電路

    JZZS-5101端子排接線

    JZZS-5101導軌條安裝

    導軌安裝結構
    JZZS-5101導軌安裝結構外形尺寸
