JZS-7/621通電延時中間繼電器

文章類別：JZS-7/6型靜態延時中間繼電器

文章概述

產品型號：JZS-7/621
延時類型：通電延時
延時范圍：15mS～2S
觸點形式：2轉換
安裝方式：凸出前接線和嵌入后接線

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

JZS-7/621概述

JZS-7/621中間繼電器為靜態可調延時中間繼電器，用于直流或交流操作的各種保護和自動控制線路中，作為輔助繼電器，以增加觸點數量和觸點容量。延時類型為通電延時和斷電延時兩種類型可選的中間繼電器，安裝方式為凸出式板前接線。

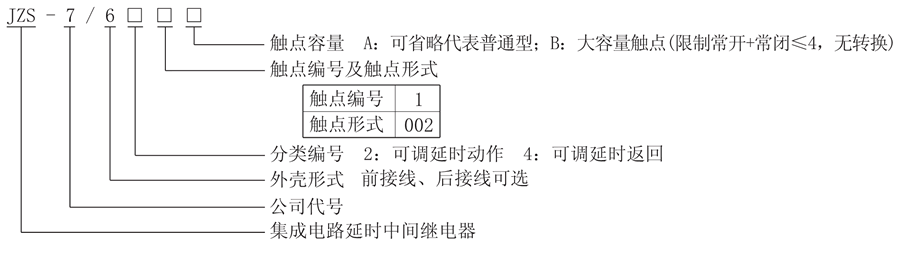

JZS-7/621型號及含義

性能說明

JZS-7/621為靜態儲能延時中間繼電器，可通過數字電路根據用戶設定去控制中間繼電器斷開或動作，從而達到延時目的。主要特點如下所示：
●安裝方式為凸出式前接線和嵌入式后接線。
●防潮、防塵、不斷線，可靠性高，動作和返回時間快。
●繼電器動作后有燈光指示，有電源指示。
●觸點容量大，觸點接觸電阻小。
●JZS-7/621延時中間繼電器電氣壽命和機械壽命長。
●絕緣耐壓高。

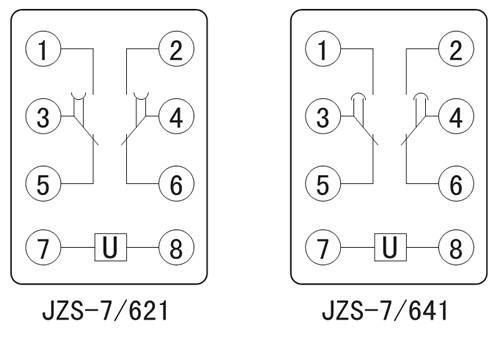

JZS-7/621接線圖

JZS-7/621技術參數

●交流額定電壓值：6V、12V、24V、48V、110V、220V。
●直流額定電壓值：380V。
●A型觸點容量：接通DC220V，10A；斷開DC220V，τ=5mS，50W負載。
●B型觸點容量：接通DC220V，10A；斷開DC250V，τ=5mS，500W大容量觸點，容量為1500W。
●保持值 0.7～1.2倍額定電壓，動作延時≤20mS，較小可調返回延時≤20mS。
●功率消耗：在額定電壓下不大于5W。
●觸點長期允許接通電流：5A。
●絕緣電阻：用1000V搖表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不小于10MΩ。
●絕緣耐壓：各引出端子對外殼鎖緊螺釘能承受工頻2000V，同組觸點之間能承受工頻1000V，歷時一分鐘，無擊穿。
●A型電壽命：DC250V回路，切斷電流τ=5mS，50W，10次以上；
●B型電壽命：DC250V回路，切斷電流τ=5mS，500W，10次以上；1500W，10次以上。4
●機械壽命：觸點無負荷300萬次以上。
●延時范圍：15mS～2S。
●環境溫度：20℃±2℃。
●相對濕度：45％～75％，不大于90％。
●海拔高度：不高于2500米。

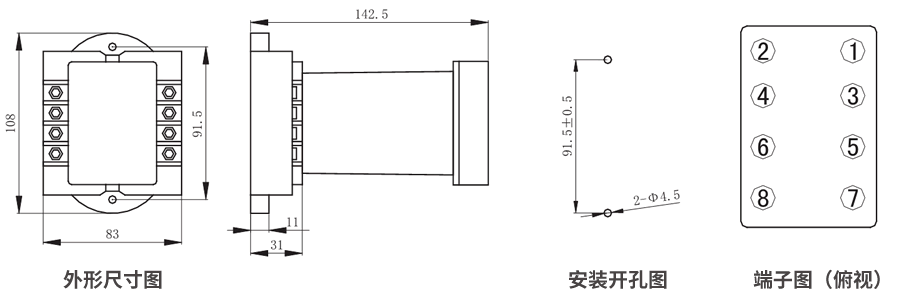

JZS-7/621凸出式板前接線
