JX-18C/2A2信號繼電器

文章類別：JX18/2A型信號繼電器

文章概述

產品型號：JX-18C/2A2
額定電壓：48V、110V、220V（DC）
額定電流：20mA~200mA

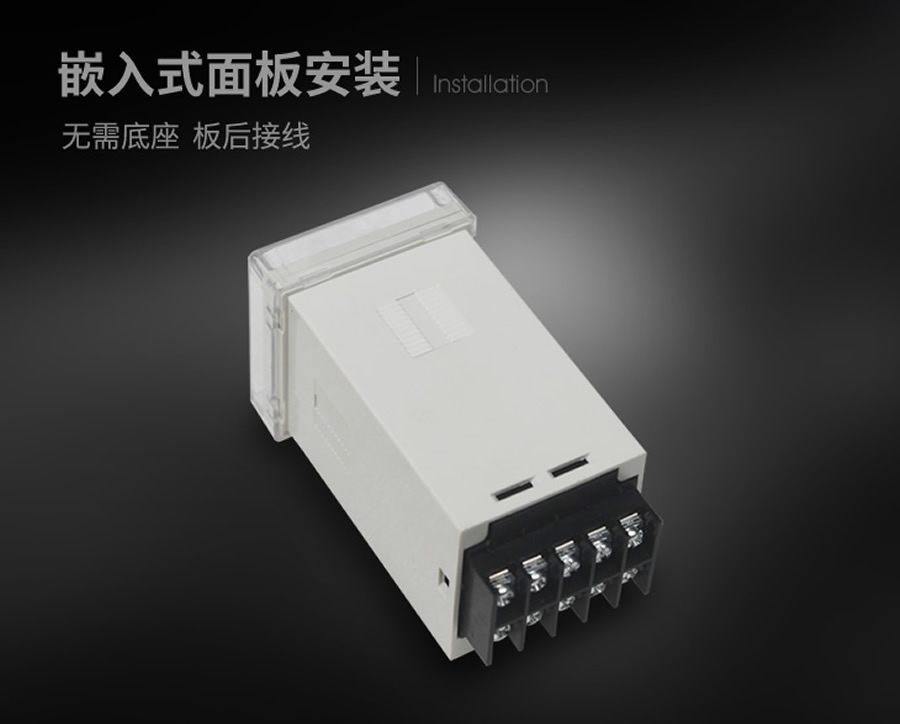

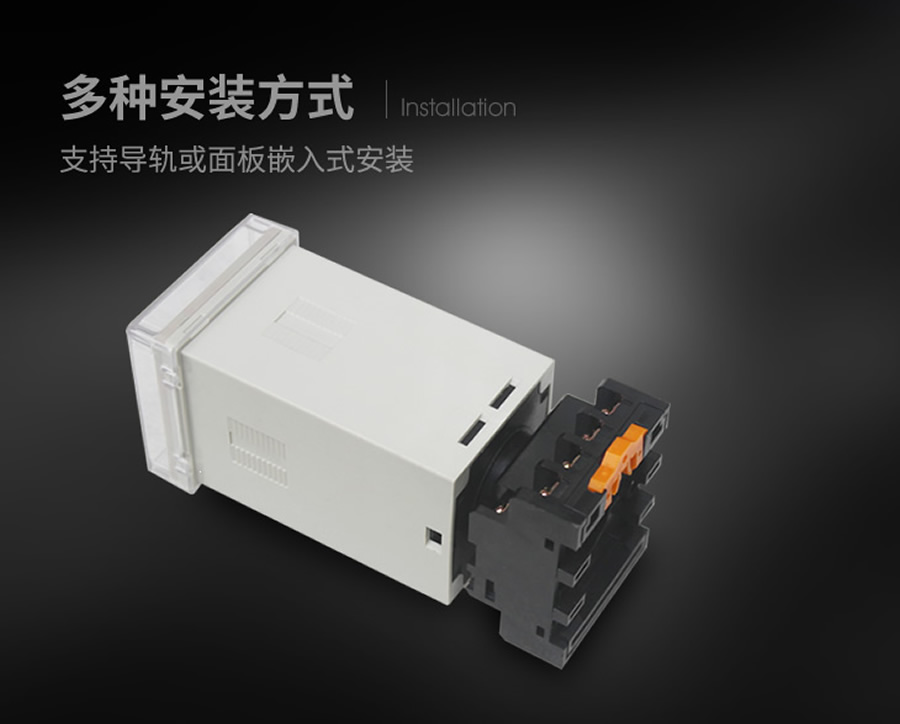

安裝結構：導軌安裝或嵌入式插拔

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

概述

JX-18C/2A2信號繼電器適用于直流操作的繼電保護和自動控制線路中，作為信號指示用，有多組動合保持觸點，滿足現場指示和遙信要求。JX-18C/2A2采用導軌安裝結構，具有接線方便、多個拼接、整定精度高、動作準確等特點。

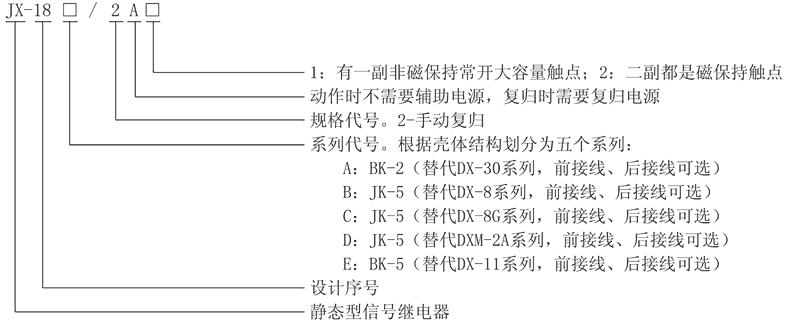

JX-18C/2A2型號及其含義

JX-18C/2A2主要特點

■動作速度相當快，能很好地與采川真空開關（動作迅速）的跳合閘回路配合，準確反應動作信號。
■帶有多組動合觸點，同時可滿足現場信號指示及遙信等要求。
■采用進口磁保護小中間作為出口，繼電器動作后，可一直保持動作狀態直到復歸，動作時不需要輔助電源。
■JX-18C/2A2具有寬電流動作范圍，從0.02A至2A繼電器均能準確動作，且動作后線圈內阻極低，用戶在設計中可不必考慮，同時有電壓動作型。
■具有多種外殼形式及端子接線，可替代DX-30系列、DX-8系列、DX-8G系列、DXM-2A系列、DX-11系列、DX-11A系列等信號繼電器。
■防振性強，并可任意安裝。
■動作指示信號鮮明，壽命長。

JX-18C/2A2復歸方式及動作信號類型

型號	復歸方式	觸點形式	額定值
JX-18A/2A1	手動復歸	1副非磁保持常開大容量觸點	DC24V、48V、110V、220V
JX-18A/2A2	手動復歸	2副磁保持常開觸點	DC24V、48V、110V、220V
JX-18B/2A1	手動復歸	1副非磁保持常開大容量觸點	DC24V、48V、110V、220V
JX-18B/2A2	手動復歸	2副磁保持常開觸點	DC24V、48V、110V、220V
JX-18C/2A1	手動復歸	1副非磁保持常開大容量觸點	DC24V、48V、110V、220V
JX-18C/2A2	手動復歸	2副磁保持常開觸點	DC24V、48V、110V、220V
JX-18E/2A1	手動復歸	1副非磁保持常開大容量觸點	DC24V、48V、110V、220V
JX-18E/2A2	手動復歸	2副磁保持常開觸點	DC24V、48V、110V、220V
JX-18D/2A1	手動復歸	1副非磁保持常開大容量觸點	DC24V、48V、110V、220V
JX-18D/2A2	手動復歸	2副磁保持常開觸點	DC24V、48V、110V、220V

接線圖

JX-18C/2A2技術參數

額定參數
啟動方式	直流電壓、直流電流
電壓型啟動值	DC12V、24V、48V、110V、220V可選
電流型啟動值	20mA~200mA通用范圍
電壓動作值	<70%額定電壓
電流動作值	<90%額定電流
動作時間	≤20ms
電流型功耗	接通期間<3W
電壓型功耗	接通期間<1W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
