DZS-13CE/600概述
DZS-13CE/600繼電器屬于延時中間繼電器，主要用于各種保護和自動控制回路中，以增加保護和控制線路的觸點數量和觸點容量。
工作原理
DZS-13CE/600延時中間繼電器系電磁式原理，裝入插入式殼體里。繼電器分為動作延時和返回延時兩種。在繼電器的線圈上面或下面裝有阻尼環，當線圈通電或斷電時，阻尼環中感應電流所產生的磁通阻礙主磁通的增加或減少，由此獲得繼電器的動作延時或返回延時。
技術參數
●DZS-13CE/600繼電器的額定技術數據如下表所示：
●額定電壓：220V、110V、48V、24V、12V。
●額定電流：1A、2A、4A、6A。

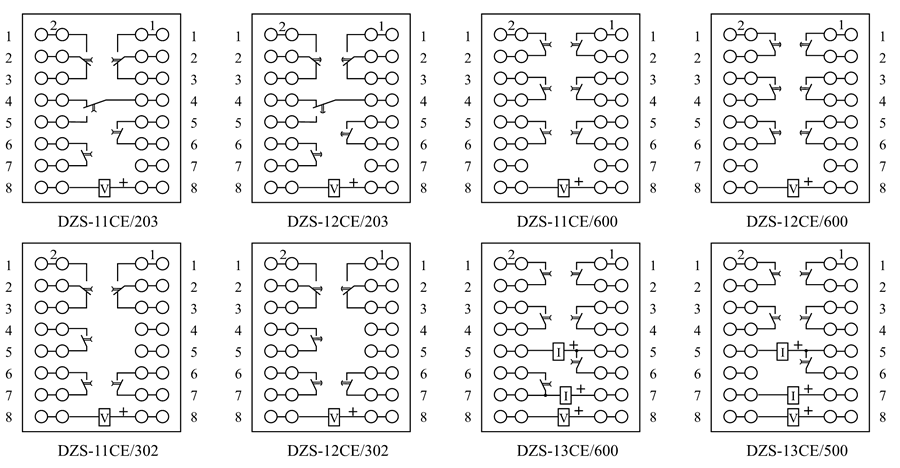

●接點形式：2動合3轉換、3動合2轉換、6動合、5動合。
●動作值：為額定值的30～70%。
●返回值：延時動作的繼電器的返回值不小于5%額定值。
●保持值：具有電流保持繞組的繼電器，保持電流不大于80%額定保持值。
●動作時間：DZS-11CE、DZS-13CE不大于0.06ms。
●返回時間：DZS-12CE不大于0.03ms。
●功率消耗：不大于5W。
●熱性能：當周圍環境溫度為40℃時，繼電器電壓工作（或電流保持）繞組應能長期承受110％ 額定工作電壓（或額定保持電流）值，其允許溫升應不超過65℃。
●觸點長期允許接通電流：5A。
●觸點斷開容量：在直流有感回路(τ=5ms)，U≤250V，I≤1A為50W；在交流(cosφ= 0.4)回路，U≤250V，I≤1A為250VA。
●電壽命：5×10
3次。
●機械壽命：2.5×10
4次。
DZS-13CE/600調試方法
1、繼電器中金屬零件不應有銹蝕，絕緣零件不應有裂紋，損傷，所有錫焊處均應牢固可靠無虛焊，各部分的機械連接與電氣連接均應牢固可靠，不易松動。
2、可動部分不應當有明顯的摩擦。
3、各對觸點應基本同時接觸，觸點偏心不超過0.5mm，動靜觸點打開后間隙不小于2mm。
4、調整繼電器的動作值、返回值、保持值、動作時間和返回時間，使之滿足3條2～5款 規定的要求。如不滿足要求應檢查接觸系統的調整是否合乎要求，各繞組的參數和極性是否正確，鐵芯和動板是否合乎要求等，必要時要更換零件。
